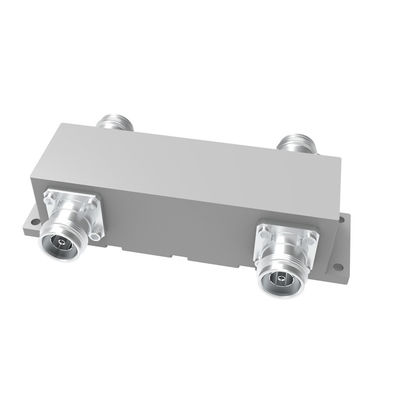

550-6000MHz 2in2out 4.3-10F Υβριδική ζεύξη

MOQ:	5 τεμάχια
τιμή:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	500pcs ανά ημέρα

Detail Information

Περιγραφή προϊόντων

Detail Information

Τόπος καταγωγής

Μάρκα

Vinncom

Πιστοποίηση

ROHS ISO9000

Αριθμό μοντέλου

Επικαιροποιημένο μηχανοκίνητο όχημα

Εφαρμογή:

Σαν ίδιο συνδυαστή ζωνών

Απομόνωση ύψους:

χαρακτηριστικά 25db, 30 (ανώτατα)

ΧΑΜΗΛΟ VSWR:

1.35 (ανώτατος)

Συνδετήρας:

4.3-10 θηλυκό

OEM/ODM:

Αποδεκτό

Χρώμα:

Προσαρμοσμένο

Επισημαίνω:

Υβριδική ζεύξη τετραγωνικής ισχύος 500 W

Υβριδικός σύνδεσμος 500W 90 μοιρών

Υβριδική ζεύξη 90 μοιρών ROHS

Περιγραφή προϊόντων

550-6000MHz 2in2out 4.3-10F Υβριδική ζεύξη

Καλή απώλεια επιστροφής
ευρείας ζώνης
Υψηλή κατευθυντικότητα

ΒΑ-HC2x2-05560-OP-xxx.pdf

Αριθμός τμήματος	Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα.
Δραστηριακή συχνότητα (MHz)	550-6000
Αντίσταση (Ωμ)	50
VSWR	1.35 (συνήθως 1.22 @ όλη η ζώνη)
Σύνδεση (dB)	3
Απώλεια εισαγωγής (dB)	±1.5
Απομόνωση (dB)	23
IM3 (dBc @ 2×43dBm)	-153/-163
Εφαρμογή	Εσωτερικά και εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	4.3-10 Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	500
Δύναμη κορύφους (Watt, μέγιστο)	1500
Μέγεθος (mm) ((L × W × H, εξαιρουμένου του συνδέσμου)	131X40X38.4
Καθαρό βάρος (g)	650± 5%
Μέγεθος συσκευασίας (mm,L×W×H)	170×100×40
Συσκευασία Μεγέθος κουτί (mm,L×W×H)	520X360X105
Συμμόρφωση με το ROHS	- Ναι, ναι.

Οι υβριδικοί σύνδεσμοι είναι η ειδική περίπτωση ενός κατευθυντικού σύνδεσμου τεσσάρων θύρων που έχει σχεδιαστεί για διάσπαση ισχύος 3-dB (ισοδύναμη).και υβρίδια 180 μοιρών.

Η Vinncom διαθέτει διάφορα σχέδια για υβριδικούς συνδετήρες με βάση τη μικροκασέτα, την ατμοδιαλεκτική και την λεπτή ταινία, τον οδηγό κυμάτων κλπ.

Οι υβριδικοί σύνδεσμοι χρησιμοποιούνται ευρέως ως κατευθυνόμενος σύνδεσμος 3db με μία θύρα τερματισμού, μπορούν επίσης να χρησιμοποιηθούν ως συνδυασμός 2 σε 2 και 2 σε 1.

Για ορισμένες χρήσεις, οι υβριδικοί σύνδεσμοι μπορούν να συνδυαστούν ως μήτρα, για παράδειγμα 4in 4out, 3in 3out κλπ.

Η Vinncom παρέχει πολλές διαφορετικές περιοχές συχνοτήτων για υβριδικό ζεύγημα και χρησιμοποιείται ευρέως σε συστήματα DAS και δοκιμών.
