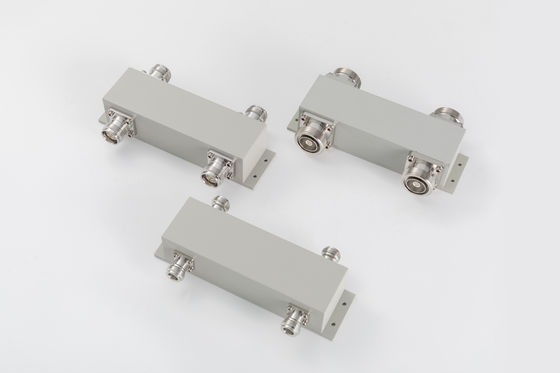

698-3800MHz 2in 2out Υβριδικός σύνδεσμος / 2: 2 Συνδυαστής PIM -150 / -160

MOQ:	5 τεμάχια
τιμή:	VN-HC2x2-035052-ON-xxx
payment method:	Ε/Ε, Δ/Α, Δ/Π, Τ/Τ

Detail Information

Περιγραφή προϊόντων

Detail Information

Τόπος καταγωγής

Μάρκα

Vinncom

Πιστοποίηση

RoHS/ISO9000

Αριθμό μοντέλου

VN-HC2x2-0738-βόδι

Αριθμός τμήματος:

VN-HC2x2-0738-βόδι

Αντίσταση (Ωμ):

Λειτουργούσα συχνότητα (MHZ):

698-3800

Vswr:

≤1.25

Ένωση (DB):

3.0±0.9

Επισημαίνω:

Υβριδική ζεύξη 698-3800MHz

Υβριδική ζεύξη 2 σε 2 έξω

Υβριδικοί ζεύγη 698-3800MHz

Περιγραφή προϊόντων

698-3800MHz 2in 2out Υβριδικός σύνδεσμος / 2: 2 Συνδυαστής PIM -150 / -160

Υψηλή απομόνωση
Καλό PIM έως -160@43dBm*2
Καλή επίπεδεια

Επικαιροποιημένη έκδοση

Επικαιροποιήσεις για την παρακολούθηση των επιβατών

ΒΑ-HC2x2-0738-OP-160.pdf

Αριθμός τμήματος	Επικαιροποιημένο μηχανοκίνητο όχημα
Δραστηριακή συχνότητα (MHz)	698-3800
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)	3.0±0.9
Απώλεια εισαγωγής (dB)	3.7
Απομόνωση (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-150 / -160
Εφαρμογή	Εσωτερικά και εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	N Γυναίκα/4.3-10 Γυναίκα/DIN Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	500 ((N:300)
Δύναμη κορύφους (Watt, μέγιστο)	1500 ((N:1200)
Μέγεθος (mm) ((L × W × H, εξαιρουμένου του συνδέσμου)	141 × 44 × 38	170 × 100 × 40	170 × 100 × 40
Καθαρό βάρος (g)	615 ± 20	685 ± 20	880 ± 20
Μέγεθος συσκευασίας (mm,L×W×H)	170 × 100 × 40	170 × 100 × 40	170 × 100 × 40
Συσκευασία Μεγέθος κουτί (mm,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110

698-3800MHz 2in 2out Υβριδικός σύνδεσμος / 2: 2 Συνδυαστής PIM -150 / -160 0

Οι υβριδικοί σύνδεσμοι είναι η ειδική περίπτωση ενός κατευθυντικού σύνδεσμου τεσσάρων θύρων που έχει σχεδιαστεί για διάσπαση ισχύος 3-dB (ισοδύναμη).και υβρίδια 180 μοιρών.

Η Vinncom διαθέτει διάφορα σχέδια για υβριδικούς συνδετήρες με βάση τη μικροκασέτα, την ατμοδιαλεκτική και την λεπτή ταινία, τον οδηγό κυμάτων κλπ.

Οι υβριδικοί σύνδεσμοι χρησιμοποιούνται ευρέως ως κατευθυνόμενος σύνδεσμος 3db με μία θύρα τερματισμού, μπορούν επίσης να χρησιμοποιηθούν ως συνδυασμός 2 σε 2 και 2 σε 1.

Για ορισμένες χρήσεις, οι υβριδικοί σύνδεσμοι μπορούν να συνδυαστούν ως μήτρα, για παράδειγμα 4in 4out, 3in 3out κλπ.

Η Vinncom παρέχει πολλές διαφορετικές περιοχές συχνοτήτων για υβριδικό ζεύγημα και χρησιμοποιείται ευρέως σε συστήματα DAS και δοκιμών.
