18-26.5GHz WR-42 ΤΑΜΜΑΤΑ ΚΑΝΟΝΤΟΥ ΚΑΝΟΝΤΟΥ VN-WGLD-1826-WR42
  • όνομα
  • όνομα

18-26.5GHz WR-42 ΤΑΜΜΑΤΑ ΚΑΝΟΝΤΟΥ ΚΑΝΟΝΤΟΥ VN-WGLD-1826-WR42

MOQ: 5 ΤΕΜ
τιμή: negotiable
Τρόπος πληρωμής: L/C, D/A, D/P, T/T
Δυνατότητα Προμήθειας: 500
Λεπτομερείς Πληροφορίες
Περιγραφή προϊόντων
Λεπτομερείς Πληροφορίες
Τόπος καταγωγής
Κίνα
Μάρκα
Vinncom
Πιστοποίηση
ISO 9000 ROHS
Αριθμό μοντέλου
VN-WGLD-1826-WR42
Αριθμός ανταλλακτικού:
VN-WGLD-1826-WR42
Λειτουργούσα συχνότητα (Ghz):
18-26.5
Αντίσταση (Ωμ):
50
VSWR:
≤1,03
Διασύνδεση:
WR42 (BJ220)
Επισημαίνω:

Το φορτίο με κυματοδηγό VN-WGLD-1826-WR42

,

18-26

Περιγραφή προϊόντων



18-26,5GHz WR-42 WAVEGUIDE LOAD



  • Μειωμένος κίνδυνος βλάβης του συστήματος
  • Συμπαγής και στιβαρή κατασκευή
  • Αξιόπιστος τερματισμός αχρησιμοποίητων θυρών κυματοδηγού



  • Τερματισμός λιμένα:
    Συνδέστε τη φλαντζωτή είσοδο τουΦΟΡΤΙΟ ΚΥΜΑΤΟΔΡΟΜΟΥαπευθείας σε μια αχρησιμοποίητη θύρα κυματοδηγού, θύρα κυκλοφορητή ή θύρα κατευθυντικού συζεύκτη. Βεβαιωθείτε ότι ο τύπος της φλάντζας (π.χ. UG, CPR, κάλυμμα, τσοκ) ταιριάζει με το σύστημα.

  • Εξέταση χειρισμού ισχύος:

  • Επιλέξτε αΦΟΡΤΙΟ ΚΥΜΑΤΟΔΡΟΜΟΥμε μέση ονομαστική ισχύ που υπερβαίνει τη μέγιστη αναμενόμενη ισχύ. Για παλμικά συστήματα, επαληθεύστε την ικανότητα μέγιστης ισχύος.

  • Απαίτηση ψύξης:

    • Χαμηλή ισχύςΦΟΡΤΙΟ ΚΥΜΑΤΟΔΡΟΜΟΥ→ φυσική ψύξη αέρα.

    • Μέσης ισχύος → εξαναγκασμένη ψύξη αέρα (π.χ. ενσωματωμένος ανεμιστήρας).

    • Υψηλής ισχύος → υδρόψυκτοςΦΟΡΤΙΟ ΚΥΜΑΤΟΔΡΟΜΟΥμε απιονισμένο νερό που κυκλοφορεί.

  • Προσανατολισμός εγκατάστασης:
    Κάποια υψηλής ισχύοςΦΟΡΤΙΟ ΚΥΜΑΤΟΔΡΟΜΟΥπρέπει να τοποθετηθεί με τα πτερύγια κάθετα για να βελτιστοποιηθεί η μεταφορά. Να ακολουθείτε πάντα το φύλλο δεδομένων του συγκεκριμένουΦΟΡΤΙΟ ΚΥΜΑΤΟΔΡΟΜΟΥ.

  • Επαλήθευση:
    Μετά την εγκατάσταση, χρησιμοποιήστε έναν αναλυτή δικτύου για να επιβεβαιώσετε ότι τοΦΟΡΤΙΟ ΚΥΜΑΤΟΔΡΟΜΟΥπαρουσιάζει απώλεια επιστροφής καλύτερη από 30 dB (VSWR < 1,065).



                            VN-WGLD-1826-WR42.pdf

Αριθμός ανταλλακτικούVN-WGLD-1826-WR42
Συχνότητα λειτουργίας (GHz)18-26.5
Αντίσταση (Ωμ)50
VSWR≤1,03
Θερμοκρασία λειτουργίας (℃)-40 ~ + 80
ΔιασύνδεσηWR42 (BJ220)

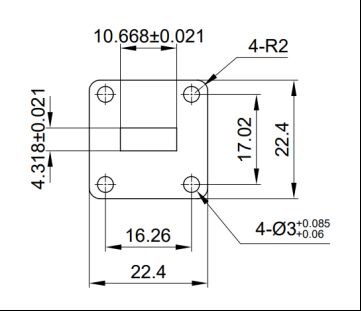

Διάσταση (mm)Όπως παρακάτω
Ισχύς χειρισμού2 (Watt, μέγιστο)
Συμμόρφωση ROHSΝαί




18-26.5GHz WR-42 ΤΑΜΜΑΤΑ ΚΑΝΟΝΤΟΥ ΚΑΝΟΝΤΟΥ VN-WGLD-1826-WR42 018-26.5GHz WR-42 ΤΑΜΜΑΤΑ ΚΑΝΟΝΤΟΥ ΚΑΝΟΝΤΟΥ VN-WGLD-1826-WR42 1

Ετικέτες:

συσκευή καθοδήγησης κυμάτων,

φορτίο κύματος,

φορτίο τερματισμού κυματοδηγού
