Φίλτρο ομοαξονικό DC-16.5 GHz
  • όνομα

Φίλτρο ομοαξονικό DC-16.5 GHz

MOQ: 5 ΤΕΜ
τιμή: negotiable
Τρόπος πληρωμής: L/C, D/A, D/P, T/T
Δυνατότητα Προμήθειας: 500
Λεπτομερείς Πληροφορίες
Περιγραφή προϊόντων
Λεπτομερείς Πληροφορίες
Τόπος καταγωγής
Κίνα
Μάρκα
Vinncom
Πιστοποίηση
ISO 9000 ROHS
Αριθμό μοντέλου
VN-CFLT-SF-DC16
Αριθμός ανταλλακτικού:
VN-CFLT-SF-DC16
Λειτουργούσα συχνότητα (Ghz):
DC-16.5
Αντίσταση (Ωμ):
50
Απώλεια εισαγωγής (DB):
≤0,5
Επιστροφής απώλεια (DB):
16
Συνδετήρες RF:
SMA-M&SMA-F
Επισημαίνω:

Ομοαξονικό φίλτρο DC-16.5 GHz

,

Φίλτρο κυματοδηγού ομοαξονικό

,

Ομοαξονικό φίλτρο υψηλών συχνοτήτων

Περιγραφή προϊόντων

DC-16.5GHz ΟΜΟΚΕΝΤΡΙΚΟ ΦΙΛΤΡΟ



  • Προστατεύει τα κατάντη εξαρτήματα από ενέργεια εκτός ζώνης
  • Βελτιώνει την αναλογία σήματος προς θόρυβο (SNR) του συστήματος
  • Υψηλή αξιοπιστία σε σκληρά περιβάλλοντα (δονήσεις, θερμοκρασία, υγρασία)





Σενάρια Εφαρμογής / Σενάρια Λειτουργίας ενός ΦΙΛΤΡΟ ΚΥΜΑΤΟΔΗΓΟΥ

  • Συστήματα ραντάρ –
    Ένα ΦΙΛΤΡΟ ΚΥΜΑΤΟΔΗΓΟΥ διαχωρίζει τις συχνότητες εκπομπής και λήψης σε ένα ραντάρ με ευέλικτες συχνότητες, ή απορρίπτει παρεμβολές εκτός ζώνης.

  • Σταθμοί εδάφους δορυφορικών επικοινωνιών (Satcom) –
    Ένα ΦΙΛΤΡΟ ΚΥΜΑΤΟΔΗΓΟΥ αφαιρεί ανεπιθύμητες ψευδείς εκπομπές από τον μετατροπέα ανόδου πριν το σήμα φτάσει στην κεραία.

  • Συστήματα ηλεκτρονικού πολέμου (EW) –
    Ένα ΦΙΛΤΡΟ ΚΥΜΑΤΟΔΗΓΟΥ επιλέγει την επιθυμητή ζώνη συχνοτήτων, απορρίπτοντας σήματα παρεμβολής εκτός αυτής της ζώνης.

  • Στήσεις δοκιμών και μετρήσεων –
    Ένα ΦΙΛΤΡΟ ΚΥΜΑΤΟΔΗΓΟΥ χρησιμοποιείται στη βαθμονόμηση αναλυτών δικτύου για τη δημιουργία καθαρών σημάτων δοκιμής χωρίς αρμονικές.

  • Συστήματα εκπομπής και ενισχυτές μικροκυμάτων –
    Ένα ΦΙΛΤΡΟ ΚΥΜΑΤΟΔΗΓΟΥ καταστέλλει αρμονικές και προϊόντα εκτός ζώνης που παράγονται από μη γραμμικά στάδια ενισχυτή.

                                  VN-CFLT-SF-DC16.pdf

Κωδικός Προϊόντος VN-CFLT-SF-DC16
Συχνότητα Λειτουργίας ( GHz ) DC-16.5
Απόρριψη (dB) 32dB@26.5GHz-40GHz
Απώλεια Εισαγωγής (dB) ≤0.5
Απώλεια Επιστροφής (dB) 16
Συνδέσεις RF SMA-M&SMA-F
Θερμοκρασία Λειτουργίας ( ℃ ) -40 ~ + 85

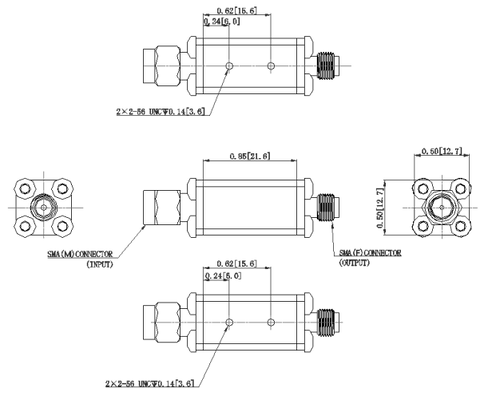

Διάσταση (mm) Όπως παρακάτω
Συμμόρφωση ROHS Ναι







Φίλτρο ομοαξονικό DC-16.5 GHz
