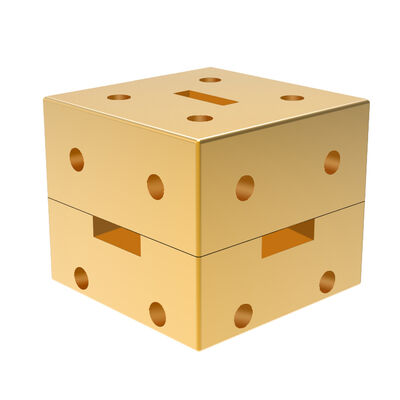

Name: 22-33GHz WR-34 ΜΑΓΙΚΟ Τ ΚΥΜΑΤΟΔΗΓΟΥ
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGMT-2233-WR34
Price: 414.00 USD
Availability: InStock

MOQ:	5 ΤΕΜ
τιμή:	negotiable
Τρόπος πληρωμής:	L/C, D/A, D/P, T/T
Δυνατότητα Προμήθειας:	500

Λεπτομερείς Πληροφορίες

Περιγραφή προϊόντων

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής

Κίνα

Μάρκα

Vinncom

Πιστοποίηση

ISO 9000 ROHS

Αριθμό μοντέλου

VN-WGMT-2233-WR34

Αριθμός ανταλλακτικού:

VN-WGMT-2233-WR34

Λειτουργούσα συχνότητα (Ghz):

22-33

Απώλεια εισαγωγής (DB):

1.3:1 (Τυπική επιφάνεια)

VSWR E-plane:

1,5:1 (Τυπική επιφάνεια)

Συμμετρία (dB):

±0.4

Απομόνωση (DB):

≥30

Επισημαίνω:

22-33GHz WR-34 μαγικό Τ κυματοδηγού

WR-34 μαγικό Τ κυματοδηγού με εγγύηση

ΟΔΗΓΟΣ ΚΥΜΑΤΟΣ MAGIC T για εφαρμογές RF

Περιγραφή προϊόντων

22-33GHz WR-34 ΚΥΜΑΤΟΔΕΙΚΤΗΣ MAGIC T

Σταθερή απόδοση σε θερμοκρασία και δονήσεις
Ενεργοποιεί την παρακολούθηση ραντάρ μονής παλμικής λειτουργίας (κανάλια αθροίσματος/διαφοράς)
Παθητική συσκευή – δεν απαιτείται εξωτερική τροφοδοσία

Συνδυαστές και διαχωριστές ισχύος –
Ένας ΚΥΜΑΤΟΔΕΙΚΤΗ MAGIC T χωρίζει εξίσου ένα σήμα υψηλής ισχύος σε δύο μονοπάτια, ή συνδυάζει δύο σήματα σε ένα.
Ισορροπημένοι μίκτες –
Ένας ΚΥΜΑΤΟΔΕΙΚΤΗ MAGIC T συνδυάζει το σήμα του τοπικού ταλαντωτή (LO) και το σήμα RF σε μια αρχιτεκτονική μίκτη απόρριψης εικόνας.
Συγκριτές και ανιχνευτές φάσης –
Ένας ΚΥΜΑΤΟΔΕΙΚΤΗ MAGIC T συγκρίνει τη διαφορά φάσης μεταξύ δύο σημάτων εισόδου στις συγγραμμικές θύρες.
Συνδέστε την πηγή στον βραχίονα Η –
Για διαχωρισμό ισχύος εντός φάσης, τροφοδοτήστε το σήμα εισόδου στον βραχίονα Η του ΚΥΜΑΤΟΔΕΙΚΤΗ MAGIC T.
Χρησιμοποιήστε τις συγγραμμικές θύρες ως εξόδους –
Οι δύο συγγραμμικές θύρες ενός ΚΥΜΑΤΟΔΕΙΚΤΗ MAGIC T λειτουργούν ως ισορροπημένες έξοδοι, καθεμία λαμβάνοντας τη μισή ισχύ εισόδου.

Αριθμός εξαρτήματος	VN-WGMT-2233-WR34
Συχνότητα λειτουργίας ( GHz )	22-33
VSWR Επίπεδο Η	1.3:1(Τυπική επιφάνεια)
VSWR Επίπεδο Ε	1.5:1(Τυπική επιφάνεια)
Συμμετρία(dB)	±0.4
Απομόνωση(dB)	≥30
Διεπαφή	WR34 (BJ260)
Διαστάσεις(mm)	Όπως παρακάτω
Εύρος ζώνης	ΠΛΗΡΕΣ
Συμμόρφωση ROHS	Ναι

22-33GHz WR-34 ΜΑΓΙΚΟ Τ ΚΥΜΑΤΟΔΗΓΟΥ
