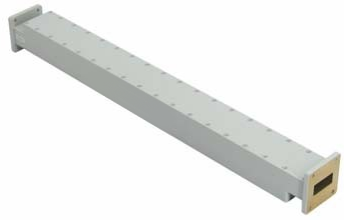

7.05-10GHz ΑΤΕΝΟΥΑΤΟΡΑΣ ΚΥΜΑΤΟΟΔΗΓΟΥ WR-112

7.05-10GHz ΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣ

• Ανθεκτική και ακριβής κατασκευή οδηγού κύματος
• Συμπαγής ενσωμάτωση με συστήματα οδηγών κύματος
• Σταθερές ή μεταβλητές εκδόσεις για διαφορετικές ανάγκες

Αρχή Λειτουργίας ενόςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣ

ΈναςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣείναι ένα παθητικό εξάρτημα μικροκυμάτων που μειώνει το πλάτος ενός σήματος που διαδίδεται μέσω μιας γραμμής μετάδοσης οδηγού κύματος.
ΈναςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣεπιτυγχάνει αυτή τη μείωση εισάγοντας ελεγχόμενη απώλεια στη διαδρομή του σήματος, χωρίς να προκαλεί σημαντική ανάκλαση.
ΈναςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣμπορεί να σχεδιαστεί χρησιμοποιώντας τρεις κύριους μηχανισμούς: αντίσταση φιλμ/εισαγωγής, απορρόφηση από υλικά απωλειών διηλεκτρικών, ή μηχανικές δομές πτερυγίου/περιστροφής.
ΈναςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣβασισμένος στον τύπο πτερυγίου αντίστασης χρησιμοποιεί μια λεπτή κάρτα αντίστασης τοποθετημένη κατά μήκος του επιπέδου Ε του οδηγού κύματος - η κάρτα τέμνει τις γραμμές του ηλεκτρικού πεδίου και διαχέει την ενέργεια των μικροκυμάτων ως θερμότητα.
ΈναςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣτύπου περιστροφικού πτερυγίου αποτελείται από τρία τμήματα: ένα σταθερό πτερύγιο αντίστασης εισόδου, ένα περιστρεφόμενο πτερύγιο αντίστασης και ένα σταθερό πτερύγιο αντίστασης εξόδου - η περιστροφή του μεσαίου πτερυγίου αλλάζει το επίπεδο εξασθένησης συνεχώς.

ΈναςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣμε απορροφητικό σχεδιασμό (από ομοαξονικό σε οδηγό κύματος) χρησιμοποιεί υλικά φερρίτη ή διηλεκτρικά απωλειών που απορροφούν την ηλεκτρομαγνητική ενέργεια.
ΈναςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣδιατηρεί καλή αντιστοίχιση σύνθετης αντίστασης (χαμηλό VSWR) σε όλη τη ζώνη συχνοτήτων λειτουργίας του, εξασφαλίζοντας ελάχιστη ανάκλαση.
ΈναςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣεξασθενεί τα σήματα μετατρέποντας μέρος της ηλεκτρομαγνητικής ενέργειας σε θερμότητα, η οποία διαχέεται μέσω του σώματος του οδηγού κύματος και των ψυκτρών.
ΈναςΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΑΤΕΝΟΥΑΤΟΡΑΣμπορεί να είναι σταθερός (παρέχοντας μια σταθερή τιμή εξασθένησης, π.χ., 3 dB, 6 dB, 10 dB, 20 dB) ή μεταβλητός (ρυθμιζόμενος σε ένα εύρος, π.χ., 0-30 dB ή 0-60 dB).
