550-6000MHz 4.3-10 Γυναικείο κατευθυντικό ζεύγημα

Name: 550-6000MHz 4.3-10 Γυναικείο κατευθυντικό ζεύγημα
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-ρεύμα-0560-OPx-XXX
Price: negotiable USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: Vinncom

Πιστοποίηση: RoHS/ISO9000

Αριθμό μοντέλου: VN-ρεύμα-0560-OPx-XXX

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 5 τεμάχια

Τιμή: negotiable

Όροι πληρωμής: Ε/Ε, Δ/Α, Δ/Π, Τ/Τ

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                            Διορισμός της οδικής διασύνδεσης, 3dB RF κατευθυντικός ζεύγος, Διορισμός της οδικής διασύνδεσης


Λειτουργούσα συχνότητα (MHZ):	550-6000	Αντίσταση (Ωμ):	50
Vswr:	≤1,35	IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Στον βαθμό προστασίας:	IP65

Λειτουργούσα συχνότητα (MHZ):	550-6000
Αντίσταση (Ωμ):	50
Vswr:	≤1,35
IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Στον βαθμό προστασίας:	IP65

Περιγραφή

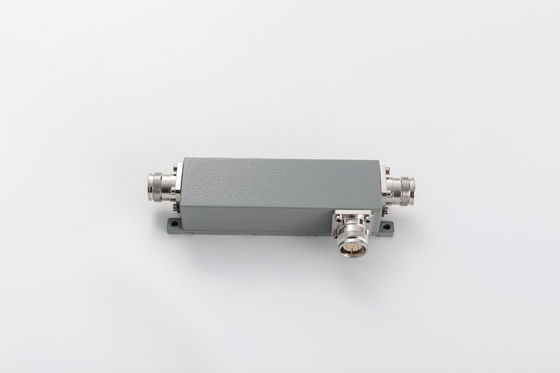

550-6000MHz 4.3-10 Γυναικείο κατευθυντικό ζεύγημα

550-6000MHz 4.3-10 Γυναικείο κατευθυντικό ζεύγημα

Υψηλή απομόνωση
Ευρυζωνικότητα
Καλή επίπεδεια

ΒΑ-DC-05560-OPx-xxx.pdf

Αριθμός τμήματος	Επικαιροποιημένα συστήματα
Δραστηριακή συχνότητα (MHz)	550-6000
Αντίσταση (Ωμ)	50
VSWR	≤ 1.35
Σύνδεση (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Απώλεια εισαγωγής (dB)	≤ 2.5	≤ 1.8	≤ 1.5	≤ 1.2	≤ 1.1	≤0.4	≤0.22
Απομόνωση (dB)	≥ 21	≥ 22	≥ 23	≥ 24	≥26	≥31	≥ 35
IM3 (dBc @ 2×43dBm)	- 150/-155/-161/-165
Εφαρμογή	Εντός/εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	4.3-10 Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	500
Δύναμη κορύφους (Watt, μέγιστο)	1500
Μέγεθος (mm) ((L × W × H, εξαιρουμένου του συνδέσμου)	127X40X31
Καθαρό βάρος(γ)	550± 5%
Μέγεθος συσκευασίας (mm,L×W×H)	190 × 80 × 45
Συσκευασία Μεγέθος κουτί (mm,L×W×H)	430 × 400 × 105

Οι κατευθυντικοί σύνδεσμοι είναι μια παθητική συσκευή που χρησιμοποιείται κυρίως στον τομέα της ραδιοτεχνολογίας.Συνδυάζουν μια καθορισμένη ποσότητα της ηλεκτρομαγνητικής ισχύος σε μια γραμμή μετάδοσης σε μια πύλη που επιτρέπει το σήμα να χρησιμοποιείται σε ένα άλλο ραδιοφωνικό σύστημα ή επόμενο ραδιοφωνικό εξοπλισμόΈνα βασικό χαρακτηριστικό των κατευθυντηρίων ζεύξεων είναι ότι ζευγαρώνουν μόνο ενέργεια που ρέει σε μία κατεύθυνση.Ένας κατευθυντικός σύνδεσμος που έχει σχεδιαστεί για να μοιράζει την ισχύ εξίσου μεταξύ δύο θύρων ονομάζεται υβριδικός σύνδεσμος, για παράδειγμα, υβριδική ζεύξη 3dB.

Οι κατευθυνόμενοι σύνδεσμοι Vinncom βασίζονται σε διαφορετικό σχεδιασμό, όπως η μικρο-στριπίδα.,αέρας διηλεκτρική,λεπτή ταινία,Οδηγός κυμάτων κλπ.

Οι κατευθυντήριοι σύνδεσμοι έχουν πολλές εφαρμογές. Αυτές περιλαμβάνουν την παροχή δείγματος σήματος για μέτρηση ή παρακολούθηση, ανατροφοδότηση, συνδυασμό τροφοδοσιών προς και από κεραίες,παροχή σήματος για καλωδιακά και/ή κατανεμημένα συστήματα κεραίας, όπως καλωδιακή τηλεόραση,κάλυψη του κινητού σήματος και διαχωρισμός των μεταδιδόμενων και των λαμβανόμενων σημάτων στα τηλεπικοινωνιακά συστήματα.
