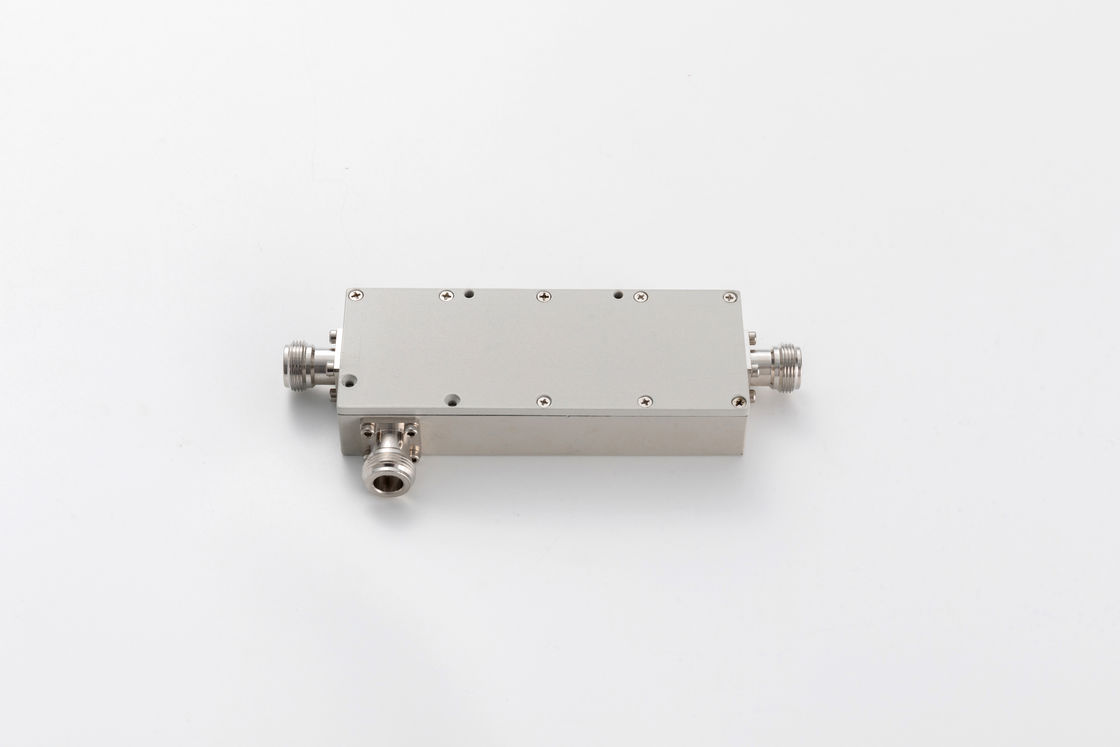

698-2700MHz N Γυναικεία κατευθυντική ζεύξη

Name: 698-2700MHz N Γυναικεία κατευθυντική ζεύξη
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-ρεύμα-0727-
Price: 360.00 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: Vinncom

Πιστοποίηση: RoHS/ISO9000

Αριθμό μοντέλου: VN-ρεύμα-0727-

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 5 τεμάχια

Τιμή: negotiable

Όροι πληρωμής: Ε/Ε, Δ/Α, Δ/Π, Τ/Τ

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                      IP65 RF κατευθυντικός ζεύγος, VSWR RF κατευθυντικό ζεύγημα, Σύνδεσμος RF VSWR


Λειτουργούσα συχνότητα (MHZ):	698-2700	Αντίσταση (Ωμ):	50
Vswr:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Εφαρμογή:	Εσωτερικά και εξωτερικά	Στον βαθμό προστασίας:	IP65

Λειτουργούσα συχνότητα (MHZ):	698-2700
Αντίσταση (Ωμ):	50
Vswr:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Εφαρμογή:	Εσωτερικά και εξωτερικά
Στον βαθμό προστασίας:	IP65

Περιγραφή

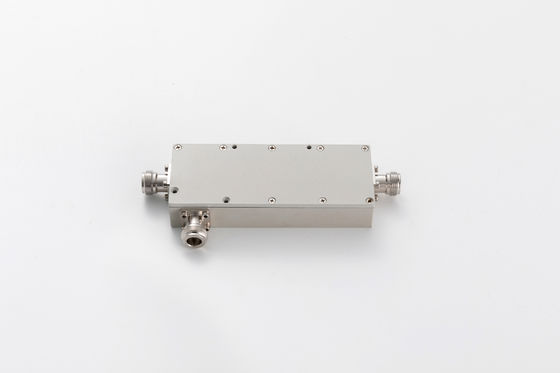

698-2700MHz N Γυναικεία κατευθυντική ζεύξη

698-2700MHz N Γυναικεία κατευθυντική ζεύξη

Υψηλή κατευθυντικότητα
Καλό PIM έως -165@43dBm*2
Καλή απώλεια επιστροφής

Βλέπε πίνακα 3.

Αριθμός τμήματος	Επικαιροποίηση
Δραστηριακή συχνότητα (MHz)	698-2700
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)	± 0.8	± 0.8	± 0.8	± 0.8	± 10	± 10	± 12	± 15
Απώλεια εισαγωγής (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤0.8	≤0.7	≤0.3	≤0.3	≤0.2
Απομόνωση (dB)	≥ 25	≥26	≥27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Εφαρμογή	Εσωτερικά και εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	N Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	300
Δύναμη κορύφους (Watt, μέγιστο)	1200
Μέγεθος (mm) ((L × W × H, εξαιρουμένου του συνδέσμου)	122 × 48 × 22
Καθαρό βάρος(γ)	330 ± 20
Μέγεθος συσκευασίας (mm,L×W×H)	180 × 75 × 30
Συσκευασία Μεγέθος κουτί (mm,L×W×H)	400 × 380 × 170
Συμμόρφωση με το ROHS	- Ναι, ναι.

Οι κατευθυντικοί σύνδεσμοι είναι μια παθητική συσκευή που χρησιμοποιείται κυρίως στον τομέα της ραδιοτεχνολογίας.Συνδυάζουν μια καθορισμένη ποσότητα της ηλεκτρομαγνητικής ισχύος σε μια γραμμή μετάδοσης σε μια πύλη που επιτρέπει το σήμα να χρησιμοποιείται σε ένα άλλο ραδιοφωνικό σύστημα ή επόμενο ραδιοφωνικό εξοπλισμόΈνα βασικό χαρακτηριστικό των κατευθυντηρίων ζεύξεων είναι ότι ζευγαρώνουν μόνο ενέργεια που ρέει σε μία κατεύθυνση.Ένας κατευθυντικός σύνδεσμος που έχει σχεδιαστεί για να μοιράζει την ισχύ εξίσου μεταξύ δύο θύρων ονομάζεται υβριδικός σύνδεσμος, για παράδειγμα, υβριδική ζεύξη 3dB.

Οι κατευθυνόμενοι σύνδεσμοι Vinncom βασίζονται σε διαφορετικό σχεδιασμό, όπως μικρογραμμή, αέρας-διηλεκτρικός, λεπτή ταινία, οδηγός κυμάτων κλπ.

Οι κατευθυντήριοι σύνδεσμοι έχουν πολλές εφαρμογές. Αυτές περιλαμβάνουν την παροχή δείγματος σήματος για μέτρηση ή παρακολούθηση, ανατροφοδότηση, συνδυασμό τροφοδοσιών προς και από κεραίες,παροχή σήματος για καλωδιακά και/ή κατανεμημένα συστήματα κεραίας, όπως καλωδιακή τηλεόραση, κάλυψη του κινητού σήματος και διαχωρισμός των μεταδιδόμενων και των λαμβανόμενων σημάτων στα τηλεπικοινωνιακά συστήματα.
