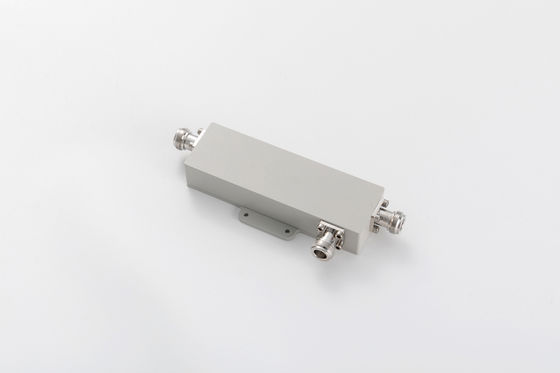

ΠΙΜ εσωτερικός κατευθυντικός συνδετήρας σε μικροκύματα N θηλυκό 550MHz-2700MHz

Name: ΠΙΜ εσωτερικός κατευθυντικός συνδετήρας σε μικροκύματα N θηλυκό 550MHz-2700MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-ρεύμα-05527-
Price: negotiable USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: Vinncom

Πιστοποίηση: RoHS/ISO9000

Αριθμό μοντέλου: VN-ρεύμα-05527-

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 5 τεμάχια

Τιμή: negotiable

Όροι πληρωμής: Ε/Ε, Δ/Α, Δ/Π, Τ/Τ

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                    550MHz εσωτερικός κατευθυντικός ζεύγος, Μικροκύματα εσωτερική κατευθυντική ζεύξη, Κατευθυντικός σύνδεσμος PIM στο φούρνο μικροκυμάτων


Αριθμός τμήματος:	VN-ρεύμα-05527-	Αντίσταση (Ωμ):	50
Vswr:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Εφαρμογή:	Εσωτερικά και εξωτερικά	Διασύνδεση:	N Θηλυκό

Αριθμός τμήματος:	VN-ρεύμα-05527-
Αντίσταση (Ωμ):	50
Vswr:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Εφαρμογή:	Εσωτερικά και εξωτερικά
Διασύνδεση:	N Θηλυκό

Περιγραφή

ΠΙΜ εσωτερικός κατευθυντικός συνδετήρας σε μικροκύματα N θηλυκό 550MHz-2700MHz

Κατευθυντικός ζεύγος 550-2700 MHzN Γυναίκα PIM -150 / -155 / -161/-165

Υψηλή απομόνωση
Καλό PIM έως -165@43dBm*2
Καλή απώλεια επιστροφής

Αριθμός τμήματος	Επικαιροποιημένο
Δραστηριακή συχνότητα (MHz)	550-2700
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)	± 0.9	± 0.9	± 0.9	± 11	± 15	± 15
Απώλεια εισαγωγής (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤0.8	≤0.4	≤0.2
Απομόνωση (dB)	≥ 25	≥26	≥27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Εφαρμογή	Εσωτερικά και εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	N Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	300
Δύναμη κορύφους (Watt, μέγιστο)	1200
Μέγεθος (mm) ((L × W × H, εξαιρουμένου του συνδέσμου)	127 × 40 × 24.5
Καθαρό βάρος(γ)	350 ± 20
Μέγεθος συσκευασίας (mm,L×W×H)	180 × 75 × 30
Συσκευασία Μεγέθος κουτί (mm,L×W×H)	400 × 380 × 170

Συμπλέκτες κατεύθυνσηςείναι μια παθητική συσκευή που χρησιμοποιείται κυρίως στον τομέα της ραδιοτεχνολογίας.Συνδυάζουν μια καθορισμένη ποσότητα της ηλεκτρομαγνητικής ισχύος σε μια γραμμή μετάδοσης σε μια πύλη που επιτρέπει το σήμα να χρησιμοποιείται σε ένα άλλο ραδιοφωνικό σύστημα ή επόμενο ραδιοφωνικό εξοπλισμόΈνα βασικό χαρακτηριστικό των κατευθυντηρίων ζεύξεων είναι ότι ζευγαρώνουν μόνο ενέργεια που ρέει σε μία κατεύθυνση.Ένας κατευθυντικός σύνδεσμος που έχει σχεδιαστεί για να μοιράζει την ισχύ εξίσου μεταξύ δύο θύρων ονομάζεταιυβριδική ζεύξη, για παράδειγμα, υβριδική ζεύξη 3dB.
