Συσκευή τετρασύνδεσης 1710-4000MHz

Name: Συσκευή τετρασύνδεσης 1710-4000MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-QBC-1710-4000-OP-153
Price: 414.00 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: Vinncom

Πιστοποίηση: ROHS ISO9000

Αριθμό μοντέλου: VN-QBC-1710-4000-OP-153

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 5 κομμάτια

Τιμή: negotiable

Όροι πληρωμής: D/A, L/C, D/P, T/T

Δυνατότητα προσφοράς: 60pcs ανά ημέρα

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:

Συχνότητα:	1710-4000	Συνδετήρας:	4.3-10 θηλυκό
ROHS:	Συμμόρφωση	Vswr:	1.3

Συχνότητα:	1710-4000
Συνδετήρας:	4.3-10 θηλυκό
ROHS:	Συμμόρφωση
Vswr:	1.3

Περιγραφή

Συσκευή τετρασύνδεσης 1710-4000MHz

Συνδυαστής Τετραπλής Ζώνης 1710-4000MHz

Καλή VSWR σε όλες τις θύρες
Υψηλή απομόνωση
Συμμόρφωση ROHS

VN-QBC-1710-4000-OP-153.pdf

Αριθμός Μέρους	VN-QBC-1710-4000-OP-153
Συχνότητα Λειτουργίας (MHz)	1710-1880	2170-2300	2400-2700	3300-4000
Αντίσταση (Ω)	50
Απώλεια Εισαγωγής (dB)	＜0.5
VSWR	≤1.3
Απομόνωση (dB)	>50
PIM (dBm)	≤ -153dBc (με 2 x 43dBm)
Εφαρμογή	Εσωτερικού & Εξωτερικού Χώρου
Βαθμός Προστασίας	IP67
Θερμοκρασία Λειτουργίας ( ℃ )	-20 ~ + 65
Διασύνδεση	4.3-10 Θηλυκό
Ισχύς Εισόδου (W)	200
Προστασία από Κεραυνούς	3kA; 10/350 μs παλμός

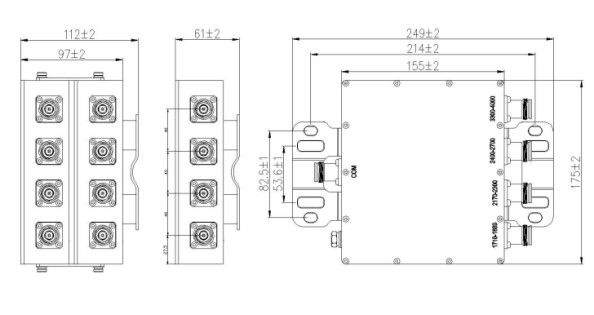

Διαστάσεις (mm)(Μ×Π×Υ, εκτός συνδέσμου)	175X155X61
Χρώμα	Γκρι(ML440c)
Συμμόρφωση ROHS	Ναι

A Συνδυαστής Τετραπλής Ζώνης είναι μια εξειδικευμένη συσκευή RF (Ραδιοσυχνοτήτων) σχεδιασμένη για να συνδυάζει ή να διανέμει σήματα σε τέσσερις διαφορετικές ζώνες συχνοτήτων σε μια ενιαία γραμμή μετάδοσης ή σύστημα κεραίας. Βελτιστοποιεί την απόδοση του σήματος ελαχιστοποιώντας παράλληλα τις παρεμβολές, καθιστώντας το απαραίτητο σε ασύρματα συστήματα επικοινωνίας πολλαπλών ζωνών.

Ο Συνδυαστής Τετραπλής Ζώνης χρησιμοποιεί παθητική τεχνολογία φιλτραρίσματος (π.χ., φίλτρα κοιλότητας ή διπλέκτες) για την απομόνωση και τη συγχώνευση σημάτων από τις τέσσερις ζώνες. Κάθε θύρα εισόδου είναι συντονισμένη σε ένα συγκεκριμένο εύρος συχνοτήτων, ενώ η συνδυασμένη έξοδος διατηρεί χαμηλή απώλεια εισαγωγής και υψηλή απομόνωση μεταξύ των ζωνών. Αυτό αποτρέπει τις διασταυρούμενες παρεμβολές και εξασφαλίζει την ακεραιότητα του σήματος.

Σε έναν πύργο κινητής τηλεφωνίας, ένας συνδυαστής τετραπλής ζώνης επιτρέπει σε μια ενιαία κεραία να μεταδίδει/λαμβάνει σήματα GSM (900MHz), LTE (1800MHz) και 5G (3.5GHz) ταυτόχρονα.
