64-71GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-6471-WR12

MOQ:	5 τεμ
τιμή:	negotiable
Τυπική συσκευασία:	foam+box
Προθεσμία παράδοσης:	2-4 εβδομαδες
Τρόπος πληρωμής:	T/T, Western Union
Δυνατότητα Προμήθειας:	50 τμχ την ημέρα

Λεπτομερείς Πληροφορίες

Περιγραφή προϊόντων

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής

Μάρκα

Vinncom

Πιστοποίηση

RoHS/ISO9000

Αριθμό μοντέλου

VN-WGCIR-6471-WR12

Λειτουργούσα συχνότητα (Ghz):

64-71

Λειτουργούσα θερμοκρασία (℃):

-45 ~ + 80

Απώλεια εισαγωγής (DB Max):

Απομόνωση (DB λ.):

Απομόνωση (DB):

Επισημαίνω:

64-71GHz WR-12 waveguide circulator

WR-12 RF circulator isolator

waveguide circulator with warranty

Περιγραφή προϊόντων

64-71GHz WR-12 WAVEGUIDE CIRCULATOR

Compact and rugged waveguide construction
Protection of sensitive sources from reflected power
High power handling capability

A WAVEGUIDE CIRCULATOR is a non-reciprocal, three‑port (or four‑port) ferrite device.
A WAVEGUIDE CIRCULATOR uses a magnetically biased ferrite element to create non‑reciprocal phase shift.
When a signal enters port 1 of a WAVEGUIDE CIRCULATOR, it exits only from port 2, not port 3.
Similarly, a WAVEGUIDE CIRCULATOR directs a signal from port 2 to port 3, and from port 3 to port 1.
Therefore, a WAVEGUIDE CIRCULATOR provides unidirectional circulation of microwave energy.
Because of this property, a WAVEGUIDE CIRCULATOR isolates input ports from output ports while maintaining low insertion loss in the forward direction.

VN-WGCIR-6471-WR12.pdf

Part Number	VN-WGCIR-6471-WR12
Operating Frequency ( GHz )	64-71
Insertion Loss(dB)	≤0.8
Isolation(dB)	≥16
Return Loss(dB)	≥16
Operating Temperature ( ℃ )	-45 ~ + 80
Interface	WR12 with UG-383/U Anti-Cocking

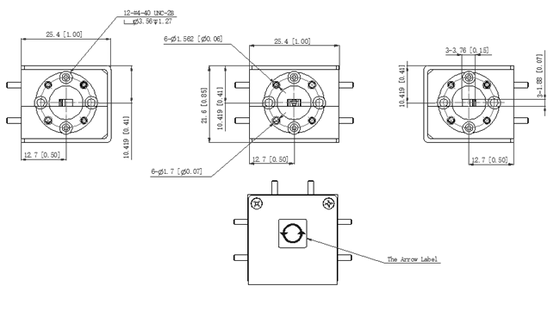

Dimension(mm)	As below
Handling Power	3W/3W
ROHS Compliance	Yes

Ετικέτες:

προϊόντα

MOQ:	5 τεμ
τιμή:	negotiable
Τυπική συσκευασία:	foam+box
Προθεσμία παράδοσης:	2-4 εβδομαδες
Τρόπος πληρωμής:	T/T, Western Union
Δυνατότητα Προμήθειας:	50 τμχ την ημέρα

Λεπτομερείς Πληροφορίες

Περιγραφή προϊόντων

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής

Κίνα

Μάρκα

Vinncom

Πιστοποίηση

RoHS/ISO9000

Αριθμό μοντέλου

VN-WGCIR-6471-WR12

Λειτουργούσα συχνότητα (Ghz):

64-71

Λειτουργούσα θερμοκρασία (℃):

-45 ~ + 80

Απώλεια εισαγωγής (DB Max):

≤0.8

Απομόνωση (DB λ.):

≥16

Απομόνωση (DB):

≥16

Ποσότητα παραγγελίας min:

5 τεμ

Τιμή:

negotiable

Συσκευασία λεπτομέρειες:

foam+box

Χρόνος παράδοσης:

2-4 εβδομαδες

Όροι πληρωμής:

T/T, Western Union

Δυνατότητα προσφοράς:

50 τμχ την ημέρα

Επισημαίνω

64-71GHz WR-12 waveguide circulator

WR-12 RF circulator isolator

waveguide circulator with warranty

Περιγραφή προϊόντων

64-71GHz WR-12 WAVEGUIDE CIRCULATOR

Compact and rugged waveguide construction
Protection of sensitive sources from reflected power
High power handling capability

VN-WGCIR-6471-WR12.pdf

Part Number	VN-WGCIR-6471-WR12
Operating Frequency ( GHz )	64-71
Insertion Loss(dB)	≤0.8
Isolation(dB)	≥16
Return Loss(dB)	≥16
Operating Temperature ( ℃ )	-45 ~ + 80
Interface	WR12 with UG-383/U Anti-Cocking
Dimension(mm)	As below
Handling Power	3W/3W
ROHS Compliance	Yes
