Name: 75-80GHz WR-12 κυματοδρομικός κυκλωτής VN-WGCIR-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGCIR-7580-WR12
Price: 414.00 USD
Availability: InStock

MOQ:	5 τεμ
τιμή:	negotiable
Τυπική συσκευασία:	foam+box
Προθεσμία παράδοσης:	2-4 εβδομαδες
Τρόπος πληρωμής:	T/T, Western Union
Δυνατότητα Προμήθειας:	50 τμχ την ημέρα

Λεπτομερείς Πληροφορίες

Περιγραφή προϊόντων

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής

Κίνα

Μάρκα

Vinncom

Πιστοποίηση

RoHS/ISO9000

Αριθμό μοντέλου

VN-WGCIR-7580-WR12

Λειτουργούσα συχνότητα (Ghz):

75-80

Λειτουργούσα θερμοκρασία (℃):

-45 ~ + 80

Απώλεια εισαγωγής (DB Max):

≤0.8

Απομόνωση (DB λ.):

≥ 18

Απομόνωση (DB):

≥16

Επισημαίνω:

75-80GHz WR-12 κυματοδρομικός κυκλωτής

Απομόνωση κυκλώματος ραδιοσυχνοτήτων WR-12

με κυματοδρομική κυκλοφορία υψηλής συχνότητας

Περιγραφή προϊόντων

75-80GHz WR-12 ΚΥΜΑΤΟΔΗΓΟΣ ΚΥΚΛΟΦΟΡΙΑΣ

Ευρυζωνική λειτουργία (δυνατή πολλαπλών οκτάβων)
Υψηλή απομόνωση πομπού-δέκτη
Μειώνει την πολυπλοκότητα του συστήματος σε σύγκριση με συσκευές διπλής όψης

Ανάθεση λιμένα–
ΕΝΑΚΥΜΑΤΟΔΗΓΟΣ ΚΥΚΛΟΦΟΡΙΑΣπρέπει να προσδιορίζονται σαφώς οι τρεις θύρες: είσοδος, έξοδος και απομονωμένη θύρα.
Σύνδεση εισόδου σήματος–
Συνδέστε τον πομπό ή την πηγή σήματος στη θύρα 1 τουΚΥΜΑΤΟΔΗΓΟΣ ΚΥΚΛΟΦΟΡΙΑΣ.
Φόρτωση σύνδεσης–
Συνδέστε την κεραία ή την κύρια διαδρομή μετάδοσης στη θύρα 2 τουΚΥΜΑΤΟΔΗΓΟΣ ΚΥΚΛΟΦΟΡΙΑΣ.
Τερματισμός απομονωμένου λιμένα–
Τερματίζετε πάντα την απομονωμένη θύρα (θύρα 3) του aΚΥΜΑΤΟΔΗΓΟΣ ΚΥΚΛΟΦΟΡΙΑΣμε αΦΟΡΤΙΟ ΚΥΜΑΤΟΔΡΟΜΟΥνα απορροφήσει την ανακλώμενη ισχύ.
Ταίριασμα φλάντζας–
ΕΝΑΚΥΜΑΤΟΔΗΓΟΣ ΚΥΚΛΟΦΟΡΙΑΣαπαιτεί τον ίδιο τύπο φλάντζας (UG, CPR, κάλυμμα ή τσοκ) με το υπόλοιπο σύστημα κυματοδηγού.
Μαγνητικό πεδίο προκατάληψης–
ΕΝΑΚΥΜΑΤΟΔΗΓΟΣ ΚΥΚΛΟΦΟΡΙΑΣέχει συνήθως έναν εσωτερικό μόνιμο μαγνήτη. δεν απαιτείται εξωτερική προκατάληψη για κανονική λειτουργία.
Έλεγχος διαχείρισης ισχύος–
Πριν χρησιμοποιήσετε αΚΥΜΑΤΟΔΗΓΟΣ ΚΥΚΛΟΦΟΡΙΑΣ, επαληθεύστε τη μέση και μέγιστη ισχύ σε σχέση με τις απαιτήσεις του συστήματος.

VN-WGCIR-7580-WR12.pdf

Αριθμός ανταλλακτικού	VN-WGCIR-7580-WR12
Συχνότητα λειτουργίας (GHz)	75-80
Απώλεια εισαγωγής (dB)	≤0,8
Απομόνωση (dB)	≥18
Απώλεια επιστροφής (dB)	≥16
Θερμοκρασία λειτουργίας (℃)	-45 ~ + 80
Διασύνδεση	WR12 με UG-383/U Anti-Cocking

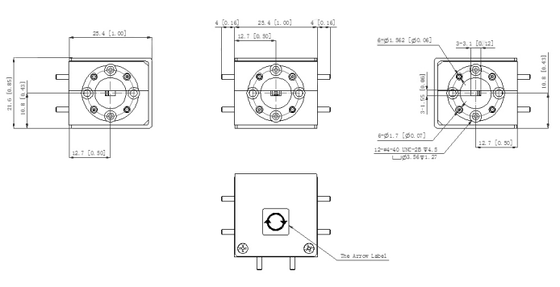

Διάσταση (mm)	Όπως παρακάτω
Ισχύς χειρισμού	3W/1W
Συμμόρφωση ROHS	Ναί

75-80GHz WR-12 κυματοδρομικός κυκλωτής VN-WGCIR-7580-WR12 0
