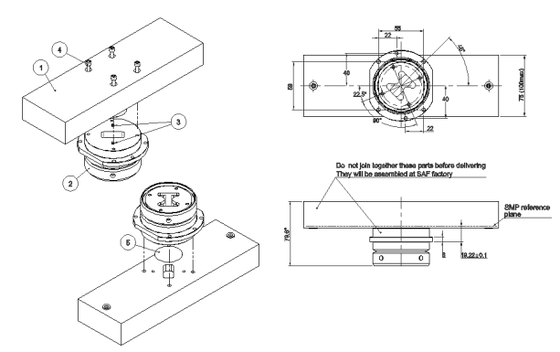

7GHz WR-112 ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΗΓΟΥ

ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ 7GHz WR-112

• Χαμηλό VSWR σε όλες τις θύρες (όταν τερματίζεται σωστά)
• Μοναδική κοινή χρήση κεραίας μεταξύ Tx και Rx (μειώνει το υλικό)
• Υψηλή απομόνωση μεταξύ των θυρών πομπού και δέκτη (συνήθως >30 dB)

Αρχή Λειτουργίας ενός ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ

Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ είναι ένα εξάρτημα μικροκυμάτων τριών θυρών που επιτρέπει σε μια ενιαία κεραία να μοιράζεται μεταξύ ενός πομπού και ενός δέκτη, παρέχοντας παράλληλα απομόνωση μεταξύ τους.
Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ αποτελείται συνήθως από δύο φίλτρα διέλευσης ζώνης (ή ένα φίλτρο διέλευσης ζώνης και ένα φίλτρο απόρριψης ζώνης) συνδεδεμένα σε μια κοινή διασταύρωση, συχνά χρησιμοποιώντας έναν ΜΑΓΙΚΟ Τ ΚΥΜΑΤΟΔΟΧΟΥ ή μια αρχιτεκτονική βασισμένη σε κυκλοφορητή.
Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ διαχωρίζει τα σήματα μετάδοσης και λήψης βάσει συχνότητας: το κανάλι μετάδοσης περνά τη συχνότητα του πομπού (Tx) στην κεραία, ενώ το κανάλι λήψης περνά τη συχνότητα του δέκτη (Rx) από την κεραία.
Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ παρέχει υψηλή απομόνωση μεταξύ των θυρών πομπού και δέκτη, αποτρέποντας το σήμα μετάδοσης υψηλής ισχύος από το να καταστρέψει το ευαίσθητο μπροστινό άκρο του δέκτη.
Σε ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ βασισμένο σε κυκλοφορητή, η συσκευή χρησιμοποιεί έναν ΚΥΚΛΟΦΟΡΗΤΗ ΚΥΜΑΤΟΔΟΧΟΥ με δύο φίλτρα διέλευσης ζώνης συνδεδεμένα σε δύο θύρες – ο κυκλοφορητής κατευθύνει την ενέργεια Tx στην κεραία και την ενέργεια Rx από την κεραία στον δέκτη.
Σε ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ βασισμένο σε φίλτρα (χρησιμοποιώντας μαγικό Τ ή διασταύρωση Τ), τα σήματα Tx και Rx διαχωρίζονται από φίλτρα επιλεκτικά ως προς τη συχνότητα· το φίλτρο Tx περνά μόνο τη ζώνη Tx στην κεραία, και το φίλτρο Rx περνά μόνο τη ζώνη Rx από την κεραία.
Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ βασίζεται στο γεγονός ότι οι συχνότητες μετάδοσης και λήψης είναι επαρκώς διαχωρισμένες (διαίρεση συχνότητας duplexing) ώστε τα φίλτρα να μπορούν να τις διακρίνουν αποτελεσματικά.
Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ περιλαμβάνει επίσης έναν ΦΟΡΤΙΟ ΚΥΜΑΤΟΔΟΧΟΥ ή τερματισμό προσαρμογής στην απομονωμένη θύρα (όταν χρησιμοποιείται κυκλοφορητής) για την απορρόφηση τυχόν διαρροής ή ανακλώμενης ενέργειας.
Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΟΧΟΥ διασφαλίζει ότι η κεραία συνδέεται ταυτόχρονα και με τις δύο διαδρομές Tx και Rx χωρίς αμοιβαία παρεμβολή – μια ουσιαστική λειτουργία για συστήματα ραντάρ και επικοινωνιών πλήρους duplex.
