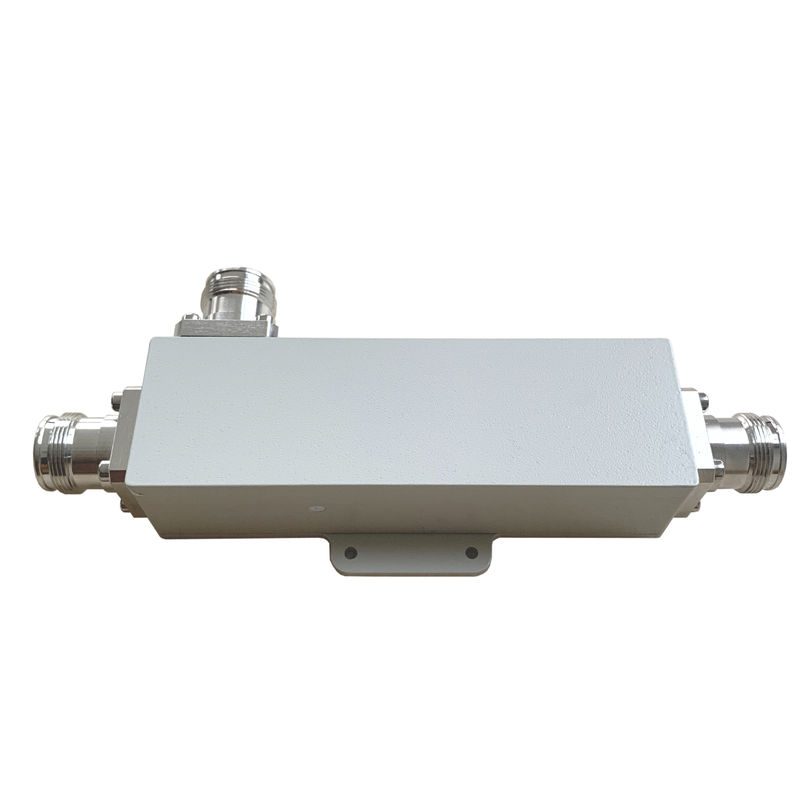

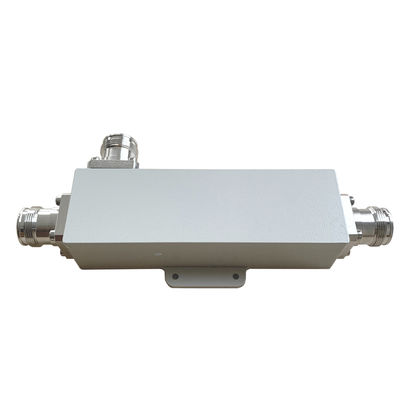

550-2700MHz 4.3-10 Γυναικεία κατευθυντήρια ζεύξη

Name: 550-2700MHz 4.3-10 Γυναικεία κατευθυντήρια ζεύξη
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-ρεύμα-05527-OPx
Price: 360.00 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: Vinncom

Πιστοποίηση: ROHS ISO9000

Αριθμό μοντέλου: VN-ρεύμα-05527-OPx

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 5 τεμάχια

Τιμή: negotiable

Όροι πληρωμής: L/C, D/A, D/P, T/T

Δυνατότητα προσφοράς: 1000PCS ΑΝΑ ΗΜΕΡΑ

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                      Υβριδικός σύνδεσμος ευρυζωνικής σύνδεσης 7dB, 550-2700MHZ ευρυζωνικός υβριδικός ζεύγος, IP65 vhf κατεύθυνση ζεύξης


Οργανωτής κατασκευής:	ΕΝΤΆΞΕΙ	ΟΔΜ:	ΕΝΤΆΞΕΙ
Προσαρμοσμένο:	ΕΝΤΆΞΕΙ	Σχέδιο:	Διηλεκτρικό stripline αέρα
Χρώμα:	Προαιρετικό	Συχνότητα:	550-2700MHz

Οργανωτής κατασκευής:	ΕΝΤΆΞΕΙ
ΟΔΜ:	ΕΝΤΆΞΕΙ
Προσαρμοσμένο:	ΕΝΤΆΞΕΙ
Σχέδιο:	Διηλεκτρικό stripline αέρα
Χρώμα:	Προαιρετικό
Συχνότητα:	550-2700MHz

Περιγραφή

550-2700MHz 4.3-10 Γυναικεία κατευθυντήρια ζεύξη

550-2700MHz 4.3-10 Γυναικεία κατευθυντήρια ζεύξη

Για την αίτηση DAS IBS
Μέχρι -165dBc @ 43dBM*2
Γροθιά ή με ράβδους

Ειδικότερα, η Επιτροπή θα πρέπει να λάβει μέτρα για την αντιμετώπιση των εν λόγω προβλημάτων.

Αριθμός τμήματος	Επικαιροποιημένο μητρώο
Δραστηριακή συχνότητα (MHz)	550-2700
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)	5 ± 0.9	6 ± 0.9	7 ± 0.9	10 ± 1.1	15 ± 1.5	20 ± 1.5
Απώλεια εισαγωγής (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤0.8	≤0.4	≤0.2
Απομόνωση (dB)	≥ 25	≥26	≥27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-153 / -163
Εφαρμογή	Εντός/εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	4.3-10 Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	500
Δύναμη κορύφους (Watt, μέγιστο)	1500
Μέγεθος (mm)	127 × 40 × 31.5
Καθαρό βάρος(γ)	540± 20
Μέγεθος συσκευασίας (mm)	190 × 80 × 45 (εκτός από συνδέσμους)
Μέγεθος βαλίτσα συσκευασίας (mm)	430 × 400 × 105
Συμμόρφωση με το ROHS	- Ναι, ναι.

Οι κατευθυντικοί σύνδεσμοι είναι μια παθητική συσκευή που χρησιμοποιείται κυρίως στον τομέα της ραδιοτεχνολογίας.Συνδυάζουν μια καθορισμένη ποσότητα της ηλεκτρομαγνητικής ισχύος σε μια γραμμή μετάδοσης σε μια πύλη που επιτρέπει το σήμα να χρησιμοποιείται σε ένα άλλο ραδιοφωνικό σύστημα ή επόμενο ραδιοφωνικό εξοπλισμόΈνα βασικό χαρακτηριστικό των κατευθυντηρίων ζεύξεων είναι ότι ζευγαρώνουν μόνο ενέργεια που ρέει σε μία κατεύθυνση.Ένας κατευθυντικός σύνδεσμος που έχει σχεδιαστεί για να μοιράζει την ισχύ εξίσου μεταξύ δύο θύρων ονομάζεται υβριδικός σύνδεσμος, για παράδειγμα, υβριδική ζεύξη 3dB.

Οι κατευθυνόμενοι σύνδεσμοι Vinncom βασίζονται σε διαφορετικό σχεδιασμό, όπως η μικρο-στριπίδα.,αέρας διηλεκτρική,λεπτή ταινία,Οδηγός κυμάτων κλπ.

Οι κατευθυντήριοι σύνδεσμοι έχουν πολλές εφαρμογές. Αυτές περιλαμβάνουν την παροχή δείγματος σήματος για μέτρηση ή παρακολούθηση, ανατροφοδότηση, συνδυασμό τροφοδοσιών προς και από κεραίες,παροχή σήματος για καλωδιακά και/ή κατανεμημένα συστήματα κεραίας, όπως καλωδιακή τηλεόραση,κάλυψη του κινητού σήματος και διαχωρισμός των μεταδιδόμενων και των λαμβανόμενων σημάτων στα τηλεπικοινωνιακά συστήματα.
