600-4000MHZ 4.3-10 Γυναικείο 15dB υψηλής συχνότητας κατευθυντήριος ζεύγος

MOQ:	5 τεμάχια
τιμή:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS ΑΝΑ ΗΜΕΡΑ

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Vinncom

Πιστοποίηση

ROHS ISO9000

Αριθμό μοντέλου

VN-ρεύμα-0640-OPx

Οργανωτής κατασκευής:

ΕΝΤΆΞΕΙ

ΕΝΤΆΞΕΙ

Προσαρμοσμένο:

ΕΝΤΆΞΕΙ

Σχέδιο:

Διηλεκτρικό stripline αέρα

Χρώμα:

Προαιρετικό

Συχνότητα:

600-4000MHz

Επισημαίνω:

15dB τροφοδοτικός κατευθυντικός ζεύγος

Μετασχηματιστής με κατευθυντή σύνδεση 4000 MHz

Διορθωτικό σύνδεσμο υψηλής συχνότητας

Περιγραφή προϊόντων

600-4000MHZ 4.3-10 Γυναίκα 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF Διοηλεκτρικός αέρας DAS IBS Κατευθυντικός ζεύγος

Μπορεί να Προσαρμοστεί
Μέχρι -165dBc @ 43dBM*2
Γροθιά ή με ράβδους

Αριθμός τμήματος	Ειδικότερα:
Δραστηριακή συχνότητα (MHz)	600-4000
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)	5	6	7	8	10	12	15	20
Ανεκτικότητα (dB)	± 0.9	± 0.9	± 0.9	± 0.9	± 12	± 15	± 15	± 15
Απώλεια εισαγωγής (dB)	≤ 2.1	≤ 1.7	≤ 1.5	≤ 1.2	≤0.8	≤0.7	≤0.5	≤0.4
Απομόνωση (dB)	≥ 22	≥ 23	≥ 24	≥ 25	≥27	≥ 29	≥32	≥ 37
IM3 (dBc @ 2×43dBm)	-153 / -163
Εφαρμογή	Εντός/εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	4.3-10 Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	500
Δύναμη κορύφους (Watt, μέγιστο)	1500
Μέγεθος (mm) ((L × W × H, εξαιρουμένου του συνδέσμου)	134 × 47 × 31
Καθαρό βάρος (g)	600 ± 5%
Μέγεθος συσκευασίας (mm,L×W×H)	185 × 80 × 45
Συσκευασία Μεγέθος κουτί (mm,L×W×H)	430 × 385 × 105
Συμμόρφωση με το ROHS	- Ναι, ναι.

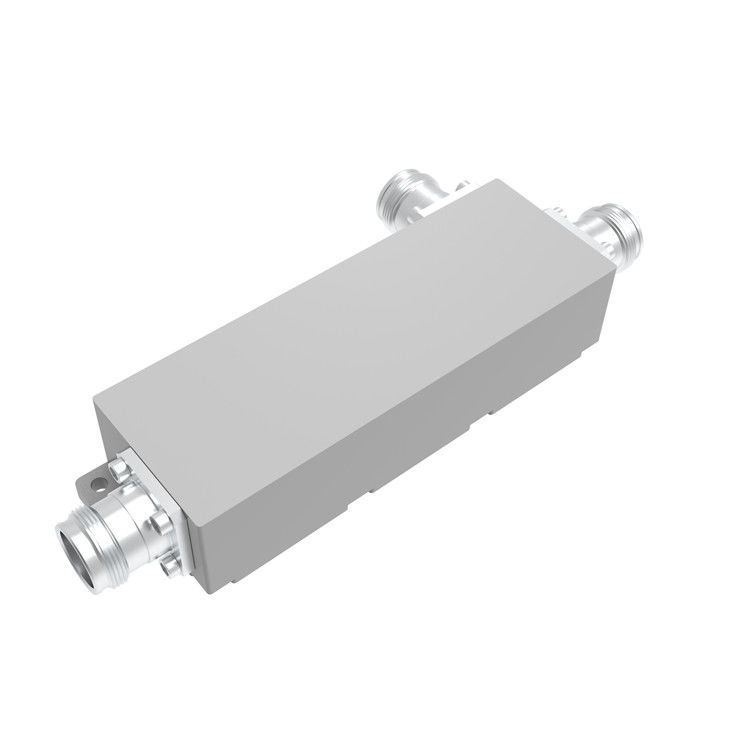

600-4000MHZ 4.3-10 Γυναικείο 15dB υψηλής συχνότητας κατευθυντήριος ζεύγος 0

Οι κατευθυντικοί σύνδεσμοι είναι μια παθητική συσκευή που χρησιμοποιείται κυρίως στον τομέα της ραδιοτεχνολογίας.Συνδυάζουν μια καθορισμένη ποσότητα της ηλεκτρομαγνητικής ισχύος σε μια γραμμή μετάδοσης σε μια πύλη που επιτρέπει το σήμα να χρησιμοποιείται σε ένα άλλο ραδιοφωνικό σύστημα ή επόμενο ραδιοφωνικό εξοπλισμόΈνα βασικό χαρακτηριστικό των κατευθυντηρίων ζεύξεων είναι ότι ζευγαρώνουν μόνο ενέργεια που ρέει σε μία κατεύθυνση.Ένας κατευθυντικός σύνδεσμος που έχει σχεδιαστεί για να μοιράζει την ισχύ εξίσου μεταξύ δύο θύρων ονομάζεται υβριδικός σύνδεσμος, για παράδειγμα, υβριδική ζεύξη 3dB.

Οι κατευθυνόμενοι σύνδεσμοι Vinncom βασίζονται σε διαφορετικό σχεδιασμό, όπως η μικρο-στριπίδα.,αέρας διηλεκτρική,λεπτή ταινία,Οδηγός κυμάτων κλπ.

Οι κατευθυντήριοι σύνδεσμοι έχουν πολλές εφαρμογές. Αυτές περιλαμβάνουν την παροχή δείγματος σήματος για μέτρηση ή παρακολούθηση, ανατροφοδότηση, συνδυασμό τροφοδοσιών προς και από κεραίες,παροχή σήματος για καλωδιακά και/ή κατανεμημένα συστήματα κεραίας, όπως καλωδιακή τηλεόραση,κάλυψη του κινητού σήματος και διαχωρισμός των μεταδιδόμενων και των λαμβανόμενων σημάτων στα τηλεπικοινωνιακά συστήματα.
