698-2700MHz N Γυναικεία κατευθυντική ζεύξη

Name: 698-2700MHz N Γυναικεία κατευθυντική ζεύξη
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-ρεύμα-0727-ONx
Price: negotiable USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: Vinncom

Πιστοποίηση: ROHS ISO9000

Αριθμό μοντέλου: VN-ρεύμα-0727-ONx

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 5 τεμάχια

Τιμή: negotiable

Όροι πληρωμής: L/C, D/A, D/P, T/T

Δυνατότητα προσφοράς: 1000PCS ΑΝΑ ΗΜΕΡΑ

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                    N γυναικεία κατεύθυνση δέσμευσης 10 dB, IP65 10dB κατευθυντικός ζεύγος, 2700MHz υψηλής ισχύος κατευθυντικός ζεύγος


Οργανωτής κατασκευής:	ΕΝΤΆΞΕΙ	ΟΔΜ:	ΕΝΤΆΞΕΙ
Προσαρμοσμένο:	ΕΝΤΆΞΕΙ	Σχέδιο:	Διηλεκτρικό stripline αέρα
Χρώμα:	Προαιρετικό	Συχνότητα:	698-2700 MHz

Οργανωτής κατασκευής:	ΕΝΤΆΞΕΙ
ΟΔΜ:	ΕΝΤΆΞΕΙ
Προσαρμοσμένο:	ΕΝΤΆΞΕΙ
Σχέδιο:	Διηλεκτρικό stripline αέρα
Χρώμα:	Προαιρετικό
Συχνότητα:	698-2700 MHz

Περιγραφή

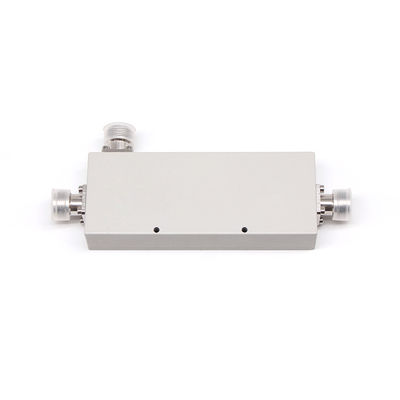

698-2700MHz N Γυναικεία κατευθυντική ζεύξη

698-2700MHz N Γυναικεία κατευθυντική ζεύξη

Υψηλή κατευθυντικότητα
Καλό PIM έως -165@43dBm*2
Καλή απώλεια επιστροφής

Βλέπε πίνακα 3.

Αριθμός τμήματος	Επικαιροποιημένο μητρώο
Δραστηριακή συχνότητα (MHz)	698-2700
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.8	10 ± 0.8	15 ± 1	20 ± 1	30 ± 1.2	40 ± 1.5
Απώλεια εισαγωγής (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤0.8	≤0.7	≤0.3	≤0.3	≤0.2
Απομόνωση (dB)	≥ 25	≥26	≥27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
IM3 (dBc @ 2×43dBm)	-155 / -163
Εφαρμογή	Εσωτερικά και εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	N Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	300
Δύναμη κορύφους (Watt, μέγιστο)	1200
Μέγεθος (mm)	122 × 48 × 22 (εκτός από τη σύνδεση)
Καθαρό βάρος(γ)	330 ± 20
Μέγεθος συσκευασίας (mm)	180 × 75 × 30
Συσκευή: Καρτόνι Μεγέθος ((mm)	400 × 380 × 170
Συμμόρφωση με το ROHS	- Ναι, ναι.

Οι κατευθυντικοί σύνδεσμοι είναι μια παθητική συσκευή που χρησιμοποιείται κυρίως στον τομέα της ραδιοτεχνολογίας.Συνδυάζουν μια καθορισμένη ποσότητα της ηλεκτρομαγνητικής ισχύος σε μια γραμμή μετάδοσης σε μια πύλη που επιτρέπει το σήμα να χρησιμοποιείται σε ένα άλλο ραδιοφωνικό σύστημα ή επόμενο ραδιοφωνικό εξοπλισμόΈνα βασικό χαρακτηριστικό των κατευθυντηρίων ζεύξεων είναι ότι ζευγαρώνουν μόνο ενέργεια που ρέει σε μία κατεύθυνση.Ένας κατευθυντικός σύνδεσμος που έχει σχεδιαστεί για να μοιράζει την ισχύ εξίσου μεταξύ δύο θύρων ονομάζεται υβριδικός σύνδεσμος, για παράδειγμα, υβριδική ζεύξη 3dB.
Οι κατευθυνόμενοι σύνδεσμοι Vinncom βασίζονται σε διαφορετικό σχεδιασμό, όπως μικρογραμμή, αέρας-διηλεκτρικός, λεπτή ταινία, οδηγός κυμάτων κλπ.
Οι κατευθυντήριοι σύνδεσμοι έχουν πολλές εφαρμογές. Αυτές περιλαμβάνουν την παροχή δείγματος σήματος για μέτρηση ή παρακολούθηση, ανατροφοδότηση, συνδυασμό τροφοδοσιών προς και από κεραίες,παροχή σήματος για καλωδιακά και/ή κατανεμημένα συστήματα κεραίας, όπως καλωδιακή τηλεόραση, κάλυψη του κινητού σήματος και διαχωρισμός των μεταδιδόμενων και των λαμβανόμενων σημάτων στα τηλεπικοινωνιακά συστήματα.
