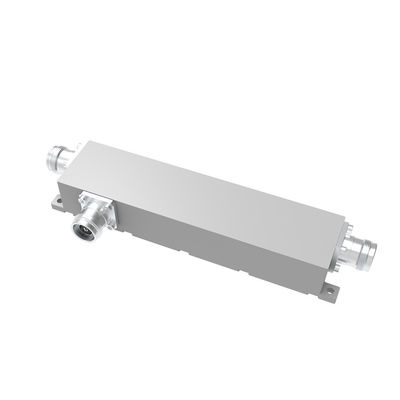

350/380-3800MHz 4.3-10 Γυναικεία κατευθυντήρια ζεύξη

Name: 350/380-3800MHz 4.3-10 Γυναικεία κατευθυντήρια ζεύξη
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-ρεύμα-03538-OPx
Price: negotiable USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: Vinncom

Πιστοποίηση: ROHS ISO9000

Αριθμό μοντέλου: VN-ρεύμα-03538-OPx

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 5 τεμάχια

Τιμή: negotiable

Όροι πληρωμής: L/C, D/A, D/P, T/T

Δυνατότητα προσφοράς: 1000PCS ΑΝΑ ΗΜΕΡΑ

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    OEM Stripline κατευθυντικός ζεύγος, 30dB κατευθυνόμενος ζεύγος γραμμής Stripline, Οπτικοακουστικό συσσωρευτή OEM


Οργανωτής κατασκευής:	ΕΝΤΆΞΕΙ	ΟΔΜ:	ΕΝΤΆΞΕΙ
Προσαρμοσμένο:	ΕΝΤΆΞΕΙ	Σχέδιο:	Διηλεκτρικό stripline αέρα
Χρώμα:	Προαιρετικό	Συχνότητα:	350/380-3800MHz
Προστασία:	IP65	Εφαρμογή:	Εσωτερικά και εξωτερικά
3$ο PIM:	-153dbc, - 163dbc @43dbm*2	Συνδετήρας:	4.3-10 θηλυκό

Οργανωτής κατασκευής:	ΕΝΤΆΞΕΙ
ΟΔΜ:	ΕΝΤΆΞΕΙ
Προσαρμοσμένο:	ΕΝΤΆΞΕΙ
Σχέδιο:	Διηλεκτρικό stripline αέρα
Χρώμα:	Προαιρετικό
Συχνότητα:	350/380-3800MHz
Προστασία:	IP65
Εφαρμογή:	Εσωτερικά και εξωτερικά
3$ο PIM:	-153dbc, - 163dbc @43dbm*2
Συνδετήρας:	4.3-10 θηλυκό

Περιγραφή

350/380-3800MHz 4.3-10 Γυναικεία κατευθυντήρια ζεύξη

350/380-3800MHz 4.3-10 Γυναικεία κατευθυντήρια ζεύξη

Μπορεί να Προσαρμοστεί
Μέχρι -165dBc @ 43dBM*2
Γροθιά ή με ράβδους

ΒΑ-DC-03538-OPx-xxx.pdf

Αριθμός τμήματος	Επικαιροποιημένα συστήματα
Δραστηριακή συχνότητα (MHz)	350/380-3800
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)	6 ± 1.2	7 ± 1.2	8±1.2	10±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Απώλεια εισαγωγής (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤.0.9	≤0.5	≤0.2	≤0.17
Απομόνωση (dB)	≥ 24	≥ 25	≥26	≥ 28	≥33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-153 / -163
Εφαρμογή	Εντός/εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	4.3-10 Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	500
Δύναμη αιχμής (Watt) μέγιστη	1500
Μέγεθος (mm)	182.5 × 44 × 31 (εκτός από τη σύνδεση)
Καθαρό βάρος(γ)	775± 5%
Μέγεθος συσκευασίας (mm)	240 × 80 × 35
Μέγεθος βαλίτσα συσκευασίας (mm)	500 × 420 × 160
Συμμόρφωση με το ROHS	- Ναι, ναι.

350/380-3800MHz 4.3-10 Γυναικεία κατευθυντήρια ζεύξη 0

Οι κατευθυντικοί σύνδεσμοι είναι μια παθητική συσκευή που χρησιμοποιείται κυρίως στον τομέα της ραδιοτεχνολογίας.Συνδυάζουν μια καθορισμένη ποσότητα της ηλεκτρομαγνητικής ισχύος σε μια γραμμή μετάδοσης σε μια πύλη που επιτρέπει το σήμα να χρησιμοποιείται σε ένα άλλο ραδιοφωνικό σύστημα ή επόμενο ραδιοφωνικό εξοπλισμόΈνα βασικό χαρακτηριστικό των κατευθυντηρίων ζεύξεων είναι ότι ζευγαρώνουν μόνο ενέργεια που ρέει σε μία κατεύθυνση.Ένας κατευθυντικός σύνδεσμος που έχει σχεδιαστεί για να μοιράζει την ισχύ εξίσου μεταξύ δύο θύρων ονομάζεται υβριδικός σύνδεσμος, για παράδειγμα, υβριδική ζεύξη 3dB.

Οι κατευθυνόμενοι σύνδεσμοι Vinncom βασίζονται σε διαφορετικό σχεδιασμό, όπως η μικρο-στριπίδα.,αέρας διηλεκτρική,λεπτή ταινία,Οδηγός κυμάτων κλπ.

Οι κατευθυντήριοι σύνδεσμοι έχουν πολλές εφαρμογές. Αυτές περιλαμβάνουν την παροχή δείγματος σήματος για μέτρηση ή παρακολούθηση, ανατροφοδότηση, συνδυασμό τροφοδοσιών προς και από κεραίες,παροχή σήματος για καλωδιακά και/ή κατανεμημένα συστήματα κεραίας, όπως καλωδιακή τηλεόραση,κάλυψη του κινητού σήματος και διαχωρισμός των μεταδιδόμενων και των λαμβανόμενων σημάτων στα τηλεπικοινωνιακά συστήματα.
