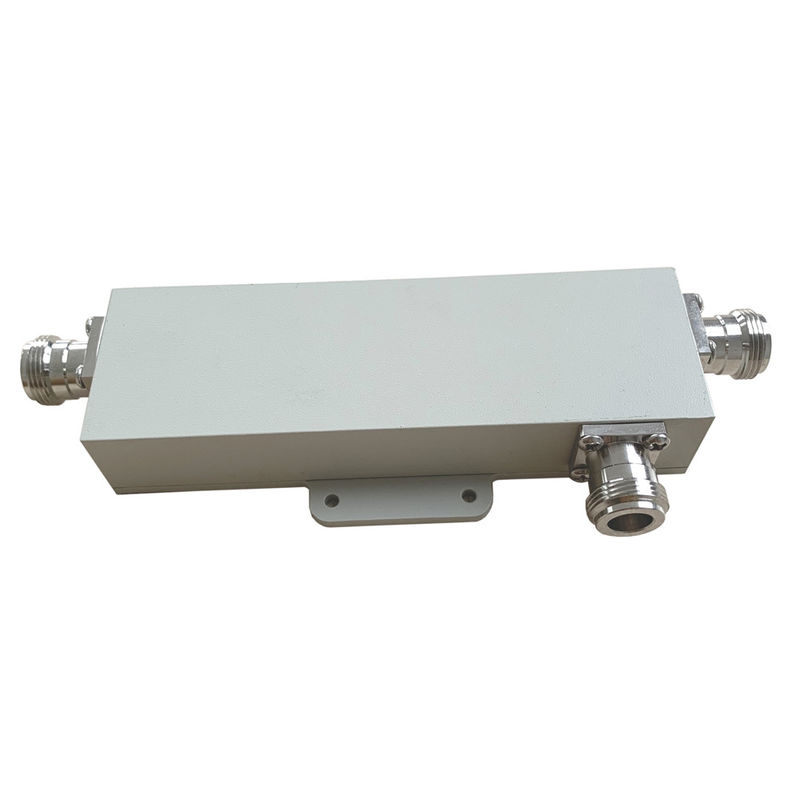

617-3800MHz ευρυζωνική υβριδική 3dB κατευθυντήρια ζεύξη χαμηλό PIM -161dBc

Name: 617-3800MHz ευρυζωνική υβριδική 3dB κατευθυντήρια ζεύξη χαμηλό PIM -161dBc
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-ρεύμα-0638-ONx
Price: 360.00 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: Vinncom

Πιστοποίηση: RoHS ISO9001

Αριθμό μοντέλου: VN-ρεύμα-0638-ONx

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 5 τεμάχια

Τιμή: negotiable

Συσκευασία λεπτομέρειες: 1pc/box, 20pcs/carton

Χρόνος παράδοσης: 7-10 εργάσιμες ημέρες

Όροι πληρωμής: Τ/Τ, L/C, D/A, D/P

Δυνατότητα προσφοράς: 1000PCS ΑΝΑ ΗΜΕΡΑ

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Ευρυζωνικός 3dB κατευθυντικός σύνδεσμος, Υβριδική 3dB κατευθυντική ζεύξη, Υβριδικός σύνδεσμος ευρυζωνικής ζώνης χαμηλού PIM


Οργανωτής κατασκευής:	ΕΝΤΆΞΕΙ	ΟΔΜ:	ΕΝΤΆΞΕΙ
Προσαρμοσμένο:	ΕΝΤΆΞΕΙ	Σχέδιο:	Διηλεκτρικό stripline αέρα
Χρώμα:	Προαιρετικό	Συχνότητα:	617-3800MHz
Προστασία:	IP65	Εφαρμογή:	Εσωτερικά και εξωτερικά
3$ο PIM:	το -161dbc@2x43dBm	Συνδετήρας:	N Θηλυκό

Οργανωτής κατασκευής:	ΕΝΤΆΞΕΙ
ΟΔΜ:	ΕΝΤΆΞΕΙ
Προσαρμοσμένο:	ΕΝΤΆΞΕΙ
Σχέδιο:	Διηλεκτρικό stripline αέρα
Χρώμα:	Προαιρετικό
Συχνότητα:	617-3800MHz
Προστασία:	IP65
Εφαρμογή:	Εσωτερικά και εξωτερικά
3$ο PIM:	το -161dbc@2x43dBm
Συνδετήρας:	N Θηλυκό

Περιγραφή

617-3800MHz ευρυζωνική υβριδική 3dB κατευθυντήρια ζεύξη χαμηλό PIM -161dBc

Κατώτατο PIM -161dBc 617-3800MHz N Γυναίκα 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB RF ευρυζωνικός κατευθυντικός σύνδεσμος για IBS DAS

Για την αίτηση DAS IBS
Στον βαθμό σύνδεσης: 5-30dB
Χαμηλό PIM: έως -165dBc @ 2x43dBm

Αριθμός τμήματος	Επικαιροποιημένα συστήματα
Δραστηριακή συχνότητα (MHz)	617-3800
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)	5 ± 1.0	6 ± 1.0	7 ± 1.2	10 ± 1.3	15 ± 1.3	20 ± 1.3	30 ± 1.7
Απώλεια εισαγωγής (dB)	≤ 2.1	≤ 1.7	≤ 1.45	≤ 1.0	≤0.5	≤0.22	≤0.2
Απομόνωση (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-161 / -163
Εφαρμογή	Εσωτερικά και εξωτερικά
Στον βαθμό της προστασίας	IP65
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	N Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	300
Δύναμη κορύφους (Watt, μέγιστο)	1200
Μέγεθος (mm)	136 × 44 × 23 (με/με σύνδεσμο)
Καθαρό βάρος (g)	360 ± 20
Μέγεθος συσκευασίας (mm)	180 × 75 × 30
Συσκευή: Καρτόνι Μεγέθος ((mm)	400 × 380 × 170
Συμμόρφωση με το ROHS	- Ναι, ναι.

Οι κατευθυντικοί σύνδεσμοι είναι μια παθητική συσκευή που χρησιμοποιείται κυρίως στον τομέα της ραδιοτεχνολογίας.Συνδυάζουν μια καθορισμένη ποσότητα της ηλεκτρομαγνητικής ισχύος σε μια γραμμή μετάδοσης σε μια πύλη που επιτρέπει το σήμα να χρησιμοποιείται σε ένα άλλο ραδιοφωνικό σύστημα ή επόμενο ραδιοφωνικό εξοπλισμόΈνα βασικό χαρακτηριστικό των κατευθυντηρίων ζεύξεων είναι ότι ζευγαρώνουν μόνο ενέργεια που ρέει σε μία κατεύθυνση.Ένας κατευθυντικός σύνδεσμος που έχει σχεδιαστεί για να μοιράζει την ισχύ εξίσου μεταξύ δύο θύρων ονομάζεται υβριδικός σύνδεσμος, για παράδειγμα, υβριδική ζεύξη 3dB.

Οι κατευθυνόμενοι σύνδεσμοι Vinncom βασίζονται σε διαφορετικό σχεδιασμό, όπως η μικρο-στριπίδα.,αέρας διηλεκτρική,λεπτή ταινία,Οδηγός κυμάτων κλπ.

Οι κατευθυντήριοι σύνδεσμοι έχουν πολλές εφαρμογές. Αυτές περιλαμβάνουν την παροχή δείγματος σήματος για μέτρηση ή παρακολούθηση, ανατροφοδότηση, συνδυασμό τροφοδοσιών προς και από κεραίες,παροχή σήματος για καλωδιακά και/ή κατανεμημένα συστήματα κεραίας, όπως καλωδιακή τηλεόραση,κάλυψη του κινητού σήματος και διαχωρισμός των μεταδιδόμενων και των λαμβανόμενων σημάτων στα τηλεπικοινωνιακά συστήματα.
