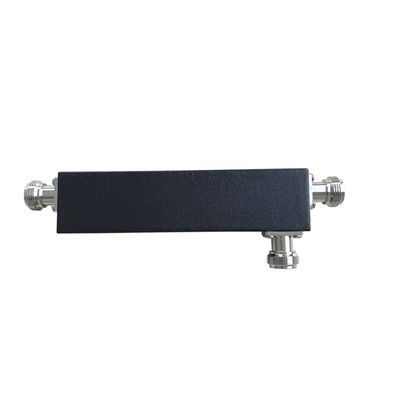

698-3800MHz N Γυναικεία κατευθυντική ζεύξη

MOQ:	5 τεμάχια
τιμή:	negotiable
standard packaging:	πακέτο κιβωτίων/φυσαλίδων/χαρτοκιβώτιο
Delivery period:	Εξαρτάται από την ποσότητά σας
payment method:	Τ/Τ, L/C, D/A, D/P
Supply Capacity:	800pcs ανά ημέρα

Detail Information

Περιγραφή προϊόντων

Detail Information

Τόπος καταγωγής

Hefei, Κίνα

Μάρκα

Vinncom

Πιστοποίηση

ISO9000/RoHS

Αριθμό μοντέλου

VN-ρεύμα-0738-INx

Χρώμα:

Μαύρος ή γκρίζος

Προσαρμογή

Συνδετήρας:

N Θηλυκό

Υλικό: Κοιλότητα:

Αργίλιο επαργυρωμένο

Συχνότητα:

700-3800MHz

Αντίσταση:

Επισημαίνω:

Διορισμός της οδικής διασύνδεσης

20dB RF κατευθυντικός σύνδεσμος

20dB συσσωρευτής κεραίας RF

Περιγραφή προϊόντων

698-3800MHz N Γυναικεία κατευθυντική ζεύξη

●Μικρή απώλεια εισαγωγής
● Μεγάλη ισχύς
● Χαμηλή PIM Χαμηλή VSWR

Ειδικότερα, η Επιτροπή θα πρέπει να λάβει μέτρα για την αντιμετώπιση των εν λόγω προβλημάτων.

Αριθμός τμήματος	Επικαιροποιημένο μητρώο
Δραστηριακή συχνότητα (MHz)	700-3800
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Απώλεια εισαγωγής (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤0.96	≤0.5	≤0.22
Απομόνωση (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥33	≥ 38
IM3 (dBc @ 2×43dBm)	-150/-155 / -160
Εφαρμογή	Εσωτερικά
Θερμοκρασία λειτουργίας (°C)	-40 ~ + 80
Διασύνδεση	N Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	300
Δύναμη κορύφους (Watt, μέγιστο)	1200
Μέγεθος (mm)	125 × 31 × 20 (εκτός από τη σύνδεση)
Καθαρό βάρος (g)	180 ± 20
Μέγεθος συσκευασίας (mm)	160 × 65 × 30
Μέγεθος βαλίτσα συσκευασίας (mm)	350 × 340 × 170

Οι κατευθυντικοί σύνδεσμοι είναι κοινά συστατικά μικροκυμάτων/χιλιόμετρων κυμάτων σε συστήματα μέτρησης μικροκυμάτων και άλλα συστήματα μικροκυμάτων, τα οποία μπορούν να χρησιμοποιηθούν για την απομόνωση, τον διαχωρισμό και τη ανάμειξη σήματος,όπως η παρακολούθηση της ισχύος, σταθερότητα ισχύος της πηγής, απομόνωση της πηγής σήματος, μετάδοση και αντανάκλαση της δοκιμής συχνότητας σάρωσης. Είναι ένας κατευθυντικός διαχωριστής ισχύος μικροκυμάτων και ένα απαραίτητο μέρος του σύγχρονου αντανακλωτή σαρώματος.

Εφαρμογή του προϊόντος

Τα παθητικά συστατικά RF εφαρμόζονται κυρίως στην κατασκευή ασύρματων συστημάτων επικοινωνίας του σταθμού βάσης και του εσωτερικού συστήματος διανομής.Ειδικά στο κτίριο εσωτερική ασύρματη διανομή σήματος καλύπτει την εφαρμογή ενός ευρέος φάσματος μεγάλων αριθμώνΤα παθητικά συστατικά ραδιοσυχνοτήτων στο έργο κατασκευής σταθμού βάσης και εσωτερικής διανομής έχουν ως αποτέλεσμα τη σύνδεση ή τη διανομή σήματος ραδιοσυχνοτήτων.Το εσωτερικό σύστημα διανομής είναι να ξεκινήσει τη σύνδεση σήματος σταθμού βάσης ή παράκαμψη από rf παθητικά στοιχεία, η κάλυψη περνά από το τροφοδοτικό για την κεραία, ώστε να επιτυγχάνεται συνεχή καλή κάλυψη του ασύρματου σήματος εσωτερικών χώρων.Το σύστημα διανομής εσωτερικών χώρων περιλαμβάνει κυρίως το σύστημα διανομής της πηγής και της ημέρας.

Τα παθητικά συστατικά αποτελούν το κύριο μέρος του συστήματος ημερήσιας τροφής.

Συγγενικά προϊόντα

698-2700MHz/698-3800MHz IP65 N Female4.3-10 FemaleDIN Female Connector είναι διαθέσιμο.

Ο Δοκιμαστής μας

Αυτό είναι το βασικό μας όργανο δοκιμής. Ακολουθεί το αρχείο δοκιμής.

698-3800MHz N Γυναικεία κατευθυντική ζεύξη 6

698-3800MHz N Γυναικεία κατευθυντική ζεύξη 7

698-3800MHz N Γυναικεία κατευθυντική ζεύξη 8

Οι παράμετροι απόδοσης των παθητικών συσκευών ραδιοσυχνοτήτων περιλαμβάνουν κυρίως ζώνη λειτουργίας, απώλεια εισαγωγής, στάσιμο κύμα εισόδου-εξόδου, απομόνωση θύρας, διακυμάνσεις εντός ζώνης, καταστολή εκτός ζώνης,προϊόντα διατροποποίησης και δυναμική ισχύος.Η καλή απόδοση ωφελεί το δίκτυο.
