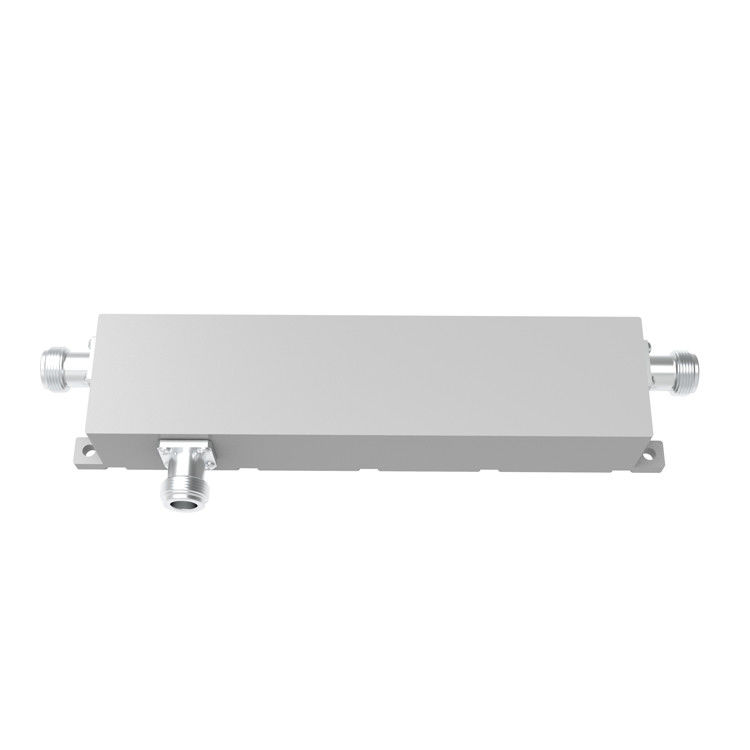

350/380-3800MHz N Γυναικεία κατευθυντήρια ζεύξη
  • name
  • name
  • name
  • name

350/380-3800MHz N Γυναικεία κατευθυντήρια ζεύξη

MOQ: 5 τεμάχια
τιμή: negotiable
standard packaging: πακέτο κιβωτίων/φυσαλίδων/χαρτοκιβώτιο
Delivery period: Εξαρτάται από την ποσότητά σας
payment method: Τ/Τ, L/C, D/A, D/P
Supply Capacity: 800pcs ανά ημέρα
Πληροφορίες λεπτομέρειας
Περιγραφή προϊόντων
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
Hefei, Κίνα
Μάρκα
Vinncom
Πιστοποίηση
ISO9000/RoHS
Αριθμό μοντέλου
VN-ρεύμα-03538-ONx-Xxx
Γενικό Χρώμα:
γκρι
Συχνότητα:
350-3800MHz
Αντίσταση:
50
Συνδετήρας:
N Θηλυκό
Στον βαθμό προστασίας:
IP65
IM3 (dBc @ 2×43dBm):
-160/-163
Επισημαίνω:

30dB υβριδικός συνδυαστής RF

,

Υβριδικός συνδυαστής RF 3800MHz

,

30dB συσσωρευτής ισχύος RF

Περιγραφή προϊόντων

350/380-3800MHz N Γυναικεία κατευθυντήρια ζεύξη



  • Καλή επίπεδεια
  • Καλό VSWR σε όλα τα λιμάνια
  • Υψηλή απομόνωση



        ΒΑ-DC-03538-ONx-xxx.pdf

Αριθμός τμήματος Επικαιροποιημένο μητρώο
Δραστηριακή συχνότητα (MHz) 350/380-3800 MHz
Αντίσταση (Ωμ) 50
VSWR ≤ 1.25
Σύνδεση (dB) 6 ± 1.2 7 ± 1.2 8±1.2 15 ± 1.5 20 ± 1.7 30 ± 1.8
Απώλεια εισαγωγής (dB) ≤ 1.8 ≤ 1.5 ≤ 1.1 ≤0.4 ≤0.2 ≤0.17
Απομόνωση (dB) ≥ 24 ≥ 25 ≥26 ≥33 ≥ 28 ≥ 48
IM3 (dBc @ 2×43dBm) -160 / -163
Εφαρμογή Εντός/εξωτερικά
Στον βαθμό της προστασίας IP65
Θερμοκρασία λειτουργίας (°C) -40 ~ + 80
Διασύνδεση N Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο) 300
Δύναμη κορύφους (Watt, μέγιστο) 1200
Μέγεθος (mm)

182.5 × 44 × 31

(εκτός από τη σύνδεση)
Καθαρό βάρος (g)

700± 5%
Μέγεθος συσκευασίας (mm) 240 × 80 × 35
Μέγεθος βαλίτσα συσκευασίας (mm) 500 × 420 × 160




350/380-3800MHz N Γυναικεία κατευθυντήρια ζεύξη 0350/380-3800MHz N Γυναικεία κατευθυντήρια ζεύξη 1
Οι κατευθυντικοί σύνδεσμοι κατασκευάζονται συχνότερα από δύο συνδεδεμένες γραμμές μετάδοσης που τοποθετούνται αρκετά κοντά μεταξύ τους, έτσι ώστε η ενέργεια που περνάει από την μία να συνδεθεί με την άλλη.Η τεχνική αυτή είναι ευνοϊκή στηνμικροκυμάτωνσυχνότητες όπου τα σχέδια γραμμών μεταφοράς χρησιμοποιούνται συνήθως για την υλοποίηση πολλών στοιχείων κυκλώματος.ΣυγκεντρωμέναΟι συνιστώσες συσκευών είναι επίσης δυνατές σε χαμηλότερες συχνότητες, όπως οι συχνότητες ήχου που συναντώνται σεΤηλεφωνίαΕπίσης, σε μικροκυμάτων συχνότητες, ιδιαίτερα τις υψηλότερες ζώνες, μπορούν να χρησιμοποιηθούν σχεδιασμοί κυματοδηγού.
Εφαρμογή του προϊόντος
350/380-3800MHz N Γυναικεία κατευθυντήρια ζεύξη 2
350/380-3800MHz N Γυναικεία κατευθυντήρια ζεύξη 3
Οι παθητικές συσκευές RF χρησιμοποιούνται κυρίως στην κατασκευή σταθμών βάσης ασύρματου συστήματος επικοινωνίας και εσωτερικού συστήματος διανομής.Ειδικότερα, υπάρχουν πολλά είδη και ένας μεγάλος αριθμός εφαρμογών στην κάλυψη εσωτερικής διανομής των μη γραμμικών σημάτων στα κτίρια.Οι παθητικές συσκευές RF διαδραματίζουν το ρόλο της σύνδεσης ή της διανομής σημάτων RF στην κατασκευή σταθμών βάσης και στην εσωτερική μηχανική διανομής.Το εσωτερικό σύστημα διανομής είναι να συνδέει ή να διακλαδώσει τα σήματα που μεταδίδονται από τον σταθμό βάσης μέσω παθητικών συσκευών RF και να τα διασκορπίσει στην κεραία κάθε σημείου κάλυψης μέσω τροφοδοτών,ώστε να επιτευχθεί καλή συνεχής κάλυψη των ασύρματων σημάτων εσωτερικών χώρων.
