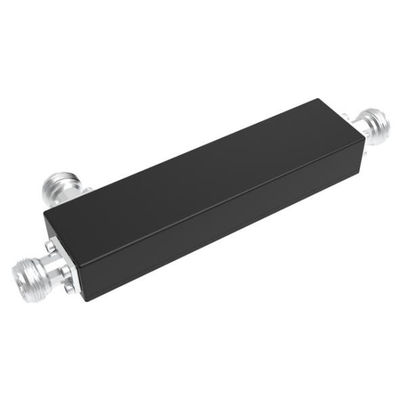

700-3800MHz N Γυναικεία κατευθυντική ζεύξη

Name: 700-3800MHz N Γυναικεία κατευθυντική ζεύξη
Brand: Vinncom
SKU: VN-ρεύμα-0738-INx
Rating: 4.7 (119 reviews)

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Hefei, Κίνα

Μάρκα: Vinncom

Πιστοποίηση: ISO9000/RoHS

Αριθμό μοντέλου: VN-ρεύμα-0738-INx

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 5 τεμάχια

Τιμή: negotiable

Συσκευασία λεπτομέρειες: πακέτο κιβωτίων/φυσαλίδων/χαρτοκιβώτιο

Χρόνος παράδοσης: Εξαρτάται από την ποσότητά σας

Όροι πληρωμής: Τ/Τ, L/C, D/A, D/P

Δυνατότητα προσφοράς: 800pcs ανά ημέρα

Πάρτε την καλύτερη τιμή

Επαφή τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                    20dB RF κατευθυντικός σύνδεσμος, Ευρυζωνικός υβριδικός RF κατευθυντικός ζεύγος, Υβριδικός σύνδεσμος ευρυζωνικής σύνδεσης 20dB


Χρώμα:	Μαύρος ή γκρίζος	IM3:	Προσαρμογή
Συνδετήρας:	N Θηλυκό	Υλικό: Κοιλότητα:	Αργίλιο επαργυρωμένο
Συχνότητα:	700-4000MHz	Αντίσταση:	50Ω

Χρώμα:	Μαύρος ή γκρίζος
IM3:	Προσαρμογή
Συνδετήρας:	N Θηλυκό
Υλικό: Κοιλότητα:	Αργίλιο επαργυρωμένο
Συχνότητα:	700-4000MHz
Αντίσταση:	50Ω

Περιγραφή

700-3800MHz N Γυναικεία κατευθυντική ζεύξη

700-3800MHzN ΓυναίκαΚατευθυντικός ζεύγος

●Μικρή απώλεια εισαγωγής
● Μεγάλη ισχύς
● Χαμηλή PIM Χαμηλή VSWR

ΒΑ-DC-0738-INX-150.pdf

Αριθμός τμήματος	Επικαιροποιημένα συστήματα
Δραστηριακή συχνότητα (GHz)	700-4000
Αντίσταση (Ωμ)	50
VSWR	≤ 1.25
Σύνδεση (dB)@x	5	6	7	10	12	15	20	30
Ανεκτικότητα	± 0.8	± 0.8	± 0.9	± 10	± 10	± 10	± 12	± 15
Απώλεια εισαγωγής (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤0.96	≤0.96	≤0.5	≤0.22	≤0.2
Απομόνωση (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 28	≥33	≥ 38	≥ 45
ΔΕ₃(dBc @ 2×43dBm)	- 150 δολάρια.
Εφαρμογή	Εσωτερικά
Θερμοκρασία λειτουργίας(°C)	-40 ~ + 80
Διασύνδεση	N Γυναίκα
Δύναμη χειρισμού (Watt, μέγιστο)	300
Δύναμη κορύφους (Watt, μέγιστο)	1200
Μέγεθος (mm) ((L × W × H, εξαιρουμένου του συνδέσμου)	110 × 36 × 18
Καθαρό βάρος (g)	155 ± 20
Μέγεθος συσκευασίας (mm,L×W×H)	180 × 75 × 30
Μέγεθος συσκευασίας(Μμ,L×W×H)	430×380×170
Συμμόρφωση με το ROHS	- Ναι, ναι.

Οι κατευθυντικοί σύνδεσμοι είναι κοινά συστατικά μικροκυμάτων/χιλιόμετρων κυμάτων σε συστήματα μέτρησης μικροκυμάτων και άλλα συστήματα μικροκυμάτων, τα οποία μπορούν να χρησιμοποιηθούν για την απομόνωση, τον διαχωρισμό και τη ανάμειξη σήματος,όπως η παρακολούθηση της ισχύος, σταθερότητα ισχύος της πηγής, απομόνωση της πηγής σήματος, μετάδοση και αντανάκλαση της δοκιμής συχνότητας σάρωσης. Είναι ένας κατευθυντικός διαχωριστής ισχύος μικροκυμάτων και ένα απαραίτητο μέρος του σύγχρονου αντανακλωτή σαρώματος.

Εφαρμογή του προϊόντος

Τα παθητικά συστατικά RF εφαρμόζονται κυρίως στην κατασκευή ασύρματων συστημάτων επικοινωνίας του σταθμού βάσης και του εσωτερικού συστήματος διανομής.Ειδικά στο κτίριο εσωτερική ασύρματη διανομή σήματος καλύπτει την εφαρμογή ενός ευρέος φάσματος μεγάλων αριθμώνΤα παθητικά συστατικά ραδιοσυχνοτήτων στο έργο κατασκευής σταθμού βάσης και εσωτερικής διανομής έχουν ως αποτέλεσμα τη σύνδεση ή τη διανομή σήματος ραδιοσυχνοτήτων.Το εσωτερικό σύστημα διανομής είναι να ξεκινήσει τη σύνδεση σήματος σταθμού βάσης ή παράκαμψη από rf παθητικά στοιχεία, η κάλυψη περνά από το τροφοδοτικό για την κεραία, ώστε να επιτυγχάνεται συνεχή καλή κάλυψη του ασύρματου σήματος εσωτερικών χώρων.Το σύστημα διανομής εσωτερικών χώρων περιλαμβάνει κυρίως το σύστημα διανομής της πηγής και της ημέρας.

Τα παθητικά συστατικά αποτελούν το κύριο μέρος του συστήματος ημερήσιας τροφής.

Συγγενικά προϊόντα

698-2700MHz/698-3800MHz IP65 N Female4.3-10 FemaleDIN Female Connector είναι διαθέσιμο.

Ο Δοκιμαστής μας

Αυτό είναι το βασικό μας όργανο δοκιμής. Ακολουθεί το αρχείο δοκιμής.

700-3800MHz N Γυναικεία κατευθυντική ζεύξη 6

700-3800MHz N Γυναικεία κατευθυντική ζεύξη 7

700-3800MHz N Γυναικεία κατευθυντική ζεύξη 8

Οι παράμετροι απόδοσης των παθητικών συσκευών ραδιοσυχνοτήτων περιλαμβάνουν κυρίως ζώνη λειτουργίας, απώλεια εισαγωγής, στάσιμο κύμα εισόδου-εξόδου, απομόνωση θύρας, διακυμάνσεις εντός ζώνης, καταστολή εκτός ζώνης,προϊόντα διατροποποίησης και δυναμική ισχύος.Η καλή απόδοση ωφελεί το δίκτυο.
