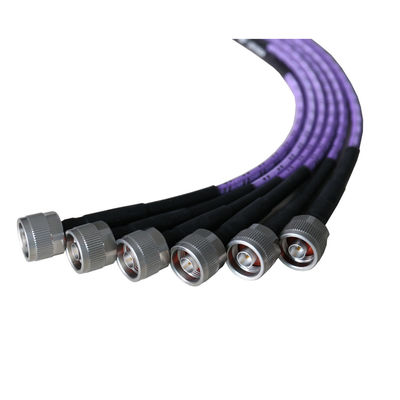

Name: 40G Ευέλικτο σήμα Δοκιμαστικά καλώδια RF VN280
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN280
Price: 414.00 USD
Availability: InStock

MOQ:	5pcs
τιμή:	negotiable
Delivery period:	2-4weeks
payment method:	T/T, Western Union
Supply Capacity:	50pcs ανά ημέρα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Κίνα

Μάρκα

Vinncom

Πιστοποίηση

RoHS/ISO9000

Αριθμό μοντέλου

VN280

Συχνότητα::

DC~40GHz

Κόψτε τη συχνότητα::

62GHz

Σύνθετη αντίσταση::

50Ω

Ταχύτητα της διάδοσης::

70%

Αποτελεσματικότητα προστατευτικών καλυμμάτων::

90dB λεπτό.

Η τάση αντιστέκεται::

500V συνεχές ρεύμα

Επισημαίνω:

Δοκιμαστικά καλώδια ραδιοσυχνοτήτων 40G

Δοκιμαστικά καλώδια ραδιοσυχνοτήτων σήματος

40G Καλώδιο σήματος

Περιγραφή προϊόντων

VN280 40G Υψηλή σταθερότητα φάσης Ευέλικτο εναλλακτικό σε ημι-κατακάθαρο καλώδιο

Ευρυζωνική συχνότητα
Σταθερότητα φάσης
Χαμηλή PIM

Ελαστικό, εναλλακτικό ή ημι-κατακάθαρο καλώδιο

Χαρακτηριστικά:	Εφαρμογές:
* Σταθερότητα φάσης	* Ράδα με φάση
* Χαμηλή PIM	* Διασύνδεση εντός και μεταξύ εξοπλισμού

Ηλεκτρική

Συχνότητα:	DC ~ 40GHz
Συχνότητα διακοπής:	62GHz
Αντίσταση:	50Ω
Ταχύτητα διάδοσης:	70%
Ασφάλεια:	90dB λεπτό.
Αντίσταση τάσης:	500V συνεχής

40G Ευέλικτο σήμα Δοκιμαστικά καλώδια RF VN280 0

- Όχι, όχι, όχι.	Ονομασία	Μέγεθος (mm)	Υλικό
1	Εσωτερικός αγωγός	0.53	Χρυσόχρυσο
2	Δηλεκτρικό	1.63	ΠΤΦΕ
3	Εσωτερική ασπίδα	1.83	Πλακέτα από χαλκό
4	Εξωτερική ασπίδα	2.18	Πλακέτες από χαλκό
5	Ζακέτα	2.65	ΠΕΠ

Μηχανικές

Ράδιο κάμψης (εγκατάσταση):	130,0 mm
Ράδιο κάμψης (επαναλαμβάνεται):	260,0 mm
Βάρος:	22g/m

Αδυναμία και χειρισμός ισχύος

Συχνότητα (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Αδυνάμωση^*¹(dB/100m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Μέση ισχύς^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Περιβαλλοντική

Θέρμανση:

-55~+125°C

Κανόνες ονομασίας συνδέσμου:

2 - 2,4 mm (40GHz, VSWR 1,35)

Κ - 2,92mm (40GHz, VSWR 1,35)

Π - SMP (26,5GHz, VSWR 1,3)

Α - SSMA (26,5GHz, VSWR 1,3)

S - SMA (26,5GHz, VSWR 1,3)

G - Μίνι-SMP (συναγώνεται με GPPO & SSMP, 18GHz, VSWR 1.3)

Εναλλακτικά, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την παρακολούθηση των διακυμάνσεων.

X - MMCX (6GHz, VSWR 1.3)

M - MCX (6GHz, VSWR 1.3)

Β - BNC (4GHz, VSWR 1.4)

D - SMB (4GHz, VSWR 1,25)

Γυναικεία σύνδεση - Προσθέστε F μετά το όνομα της σύνδεσης

Στροφή δεξιά - Πρόσθεσε ∆R μετά το όνομα του συνδέσμου (αύξηση VSWR 0,1)
