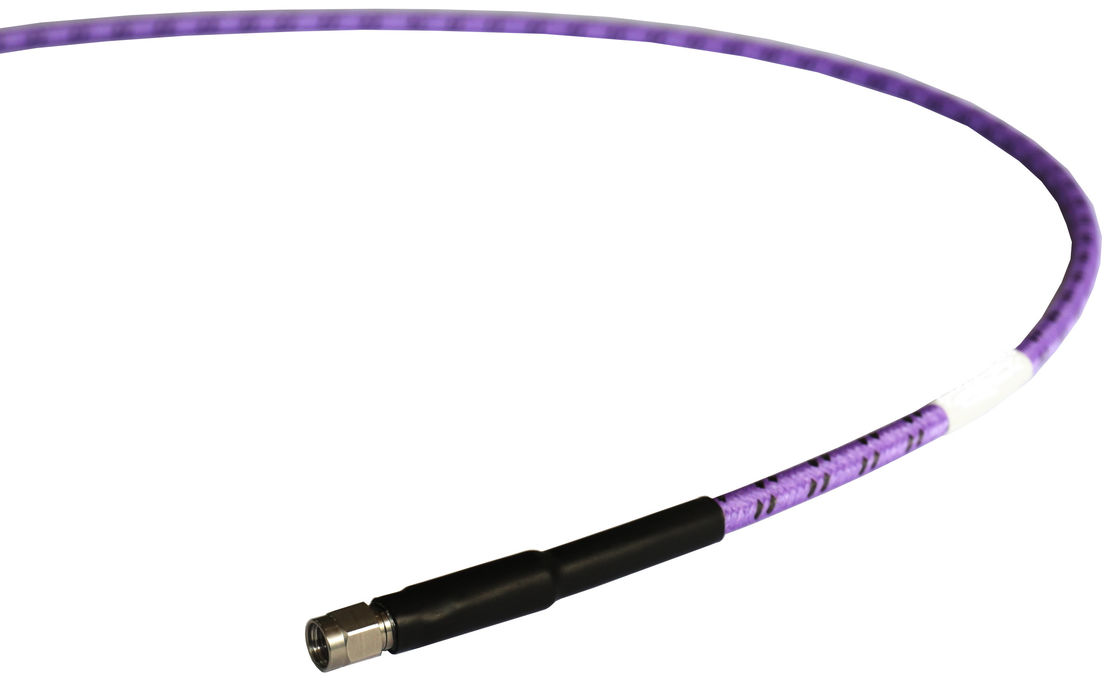

Υψηλής απόδοσης αεροσκάφη ΡΔ Δοκιμαστικά καλώδια Συγκροτήματα μολύβδου 50G
Σταθερή φάση και απώλεια, μακρά διάρκεια ζωής 50G Συγκροτήματα καλωδίων δοκιμής υψηλής απόδοσης
- Μικρή απώλεια εισαγωγής
- Υψηλή δύναμη
- Υψηλή αντοχή
Φάση και απώλεια Σταθερή, μακρά διάρκεια ζωής
| Χαρακτηριστικά: |
Εφαρμογές: |
| * Μικρή απώλεια εισαγωγής |
* Εργαστηριακή δοκιμή |
| * Υψηλή σταθερότητα φάσης |
* Αερομηχανική |
| * Υψηλή δύναμη |
* Ράδα με φάση |
| * Υψηλή αντοχή |
* Επικοινωνία μέσω δορυφόρου |
Ηλεκτρική
| Συχνότητα: |
DC ~ 50GHz |
| Αντίσταση: |
50Ω |
| Ταχύτητα διάδοσης: |
76% |
| Ασφάλεια: |
90dB λεπτό. |
| Αντίσταση τάσης: |
500V συνεχής |
| Σταθερότητα φάσης*1: |
±7° |
| Σταθερότητα πλάτους*1: |
±0,05 dB |
[1] Ράδιο 50 mm, κάμψη 360°
Μηχανικές
|
Μη θωρακισμένη ακτίνα κάμψης
(εγκατάσταση/επαναλαμβανόμενη):
|
18 χιλιοστά, 36 χιλιοστά. |
|
Ακτίνα κάμψης θωράκισης
(εγκατάσταση/επαναλαμβανόμενη):
|
30 χιλιοστά/60 χιλιοστά. |
| Ζωτικός κύκλος κάμψης: |
100,000 |
| Ο κύκλος ζωής του ζευγαρώματος*2: |
5,000 |
[2] Για συνδέσμους 2,4 mm, 2,92 mm, 3,5 mm, SMA, N μόνο.
Περιβαλλοντική
Αδυναμία και χειρισμός ισχύος
| Συχνότητα (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Αδυνάμωση*3(dB/100m) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Μέση ισχύς*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0· Περιβάλλον: +25°C (77°F); Ακατέργαστο καλώδιο
[4] VSWR:1.0· Περιβάλλον: +40°C (104°F); Επίπεδο της θάλασσας
Κατασκευή
| - Όχι, όχι, όχι. |
Ονομασία |
Μέγεθος (mm) |
Υλικό |
| 1 |
Εσωτερικός αγωγός |
0.72 |
Χρυσόχρυσο |
| 2 |
Δηλεκτρικό |
2.1 |
ΠΤΦΕ χαμηλής πυκνότητας |
| 3 |
Εσωτερική ασπίδα |
2.25 |
Πλακέτα από χαλκό |
| 4 |
Μεσοστρώμα |
2.55 |
ΠΤΦΕ χαμηλής πυκνότητας |
| 5 |
Εξωτερική ασπίδα |
3.01 |
Πλακέτες από χαλκό |
| 6 |
Ζακέτα |
3.60 |
ΠΕΠ |
| 7~9 |
Πανοπλία (προαιρετική) |
5.50 |
Συνθετικό |
| 10 |
|
6.00 |
ΠΤΦΕ |
Κανόνες ονομασίας συνδέσμου:
2 - 2,4 mm (50GHz, VSWR 1.4)
Κ - 2,92mm (40GHz, VSWR 1,25)
3 - 3,5 mm (33GHz, VSWR 1,35)
S - SMA (26,5GHz, VSWR 1,25)
Εναλλακτικά, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την παρακολούθηση των διακυμάνσεων.
Γυναικεία σύνδεση - Προσθέστε F μετά το όνομα της σύνδεσης
Στροφή δεξιά - Προσθήκη ∆R μετά το όνομα του συνδετήρα ((Αύξηση VSWR 0,1)
Πώς να παραγγείλετε
Βενετία50W-X-Y-Z
VN:Vinncom
Π, χωρίς πανοπλία: κενό.
X: Συχνότητα σε GHz
Υ: Τύπος συνδέσμου
Z: μήκος σε μέτρα
