Δοκιμαστικά καλώδια ομοαξονικής ραδιοσυχνότητας
, Καλώδια δοκιμής ραδιοσυχνοτήτων 67G
, 50 Ω RF ομοαξονικό καλώδιο

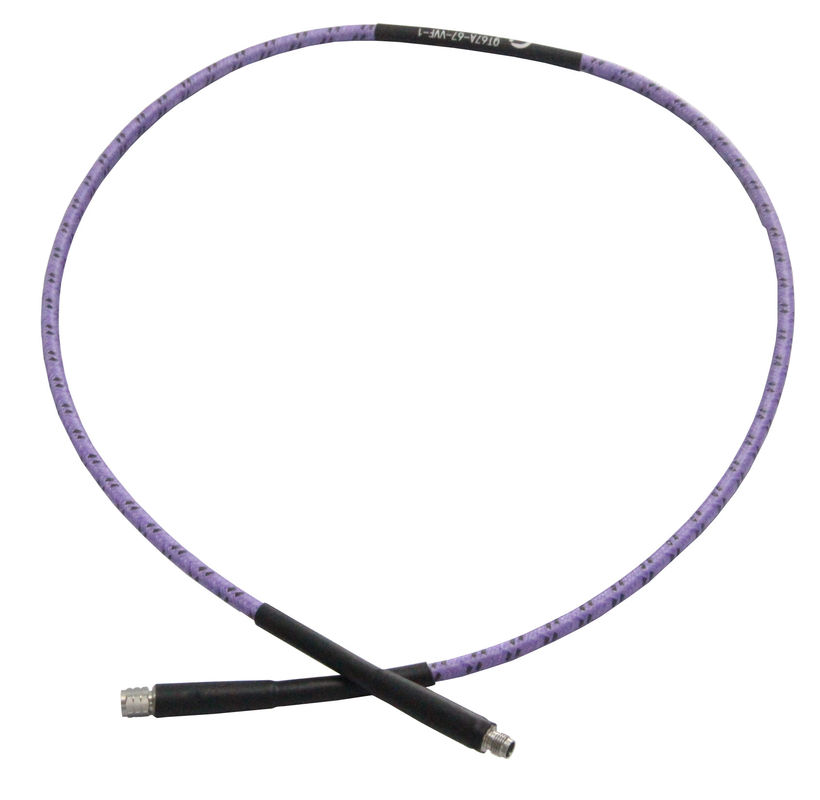

67G Συγκροτήματα καλωδίων δοκιμής ομοαξονικών ραδιοσυχνοτήτων 50 Ωμ Αντίσταση
67G Συγκροτήματα καλωδίων δοκιμής υψηλής αντοχής
- Μικρή απώλεια εισαγωγής
- Υψηλή δύναμη
- Υψηλή σταθερότητα φάσης
Φάση και απώλεια Σταθερή, μακρά διάρκεια ζωής
| Χαρακτηριστικά: |
Εφαρμογές: |
| *Μικρή απώλεια εισαγωγής |
* Εργαστηριακή δοκιμή |
| * Υψηλή σταθερότητα φάσης |
* Αερομηχανική |
| * Υψηλή δύναμη |
* Ράδα με φάση |
| * Υψηλή αντοχή |
* Επικοινωνία μέσω δορυφόρου |
Ηλεκτρική
| Συχνότητα: |
DC ~ 67GHz |
| Αντίσταση: |
50Ω |
| Ταχύτητα διάδοσης: |
81% |
| Ασφάλεια: |
90dB λεπτό. |
| Αντίσταση τάσης: |
500V συνεχής |
| Σταθερότητα φάσης*1: |
±7° |
| Σταθερότητα πλάτους*1: |
±0,05 dB |
[1] Ράδιο 50 mm, κάμψη 360°
Μηχανικές
|
Μη θωρακισμένη ακτίνα κάμψης
(εγκατάσταση/επαναλαμβανόμενη):
|
12 χιλιοστών 24 χιλιοστών. |
|
Ακτίνα κάμψης θωράκισης
(εγκατάσταση/επαναλαμβανόμενη):
|
30 χιλιοστά/60 χιλιοστά. |
| Ζωτικός κύκλος κάμψης: |
100,000 |
| Ο κύκλος ζωής του ζευγαρώματος*2: |
5,000 |
[2] Για συνδέσμους 1,85 mm, 2,4 mm, 2,92 mm, 3,5 mm, μόνο SMA.
Περιβαλλοντική
Αδυναμία και χειρισμός ισχύος
| Συχνότητα (GHz) |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
18 |
26.5 |
33 |
40 |
50 |
67 |
| Αδυνάμωση*3(dB/100m) |
64 |
91 |
130 |
161 |
187 |
210 |
232 |
288 |
355 |
400 |
445 |
503 |
594 |
| Μέση ισχύς*4(W) |
97 |
68 |
47 |
38 |
33 |
29 |
27 |
21 |
17 |
15 |
14 |
12 |
10 |
[3] VSWR:1.0· Περιβάλλον: +25°C (77°F); Ακατέργαστο καλώδιο
[4] VSWR:1.0· Περιβάλλον: +40°C (104°F); Επίπεδο της θάλασσας
Κατασκευή
| - Όχι, όχι, όχι. |
Ονομασία |
Μέγεθος (mm) |
Υλικό |
| 1 |
Εσωτερικός αγωγός |
0.50 |
Χρυσόχρυσο |
| 2 |
Δηλεκτρικό |
1.38 |
ΠΤΦΕ χαμηλής πυκνότητας |
| 3 |
Εσωτερική ασπίδα |
1.54 |
Πλακέτα από χαλκό |
| 4 |
Μεσοστρώμα |
1.82 |
ΠΤΦΕ χαμηλής πυκνότητας |
| 5 |
Εξωτερική ασπίδα |
2.17 |
Πλακέτες από χαλκό |
| 6 |
Ζακέτα |
2.40 |
ΠΕΠ |
| 7~9 |
Πανοπλία (προαιρετική) |
5.50 |
Συνθετικό |
| 10 |
|
6.00 |
ΠΤΦΕ |
Κανόνες ονομασίας συνδέσμου:
V - 1,85 mm (67GHz, VSWR 1,5)
G - Μίνι-SMP (συναγώνεται με GPPO & SSMP, 65GHz, VSWR 1.8)
2 - 2,4 mm (50GHz, VSWR 1.4)
Κ - 2,92mm (40GHz, VSWR 1,35)
Α - SSMA (40GHz, VSWR 1,35)
Π - SMP (40GHz, VSWR 1,35)
3 - 3,5 mm (33GHz, VSWR 1,35)
S - SMA (26,5GHz, VSWR 1,3)
Γυναικεία σύνδεση - Προσθέστε F μετά το όνομα της σύνδεσης
Στροφή δεξιά - Πρόσθεσε ∆R μετά το όνομα του συνδέσμου (αύξηση VSWR 0,1)
Πώς να παραγγείλετε
VN67W-X-Y-Z
VN:Vinncom
Π, χωρίς πανοπλία: κενό.
X: Συχνότητα σε GHz
Υ: Τύπος συνδέσμου
Z: μήκος σε μέτρα
Παραδείγματα:
Για να παραγγείλετε μια δοκιμαστική μονάδα καλωδίου VN67 με θωράκιση, DC-60GHz,1.85mm αρσενικό έως 1.85mm θηλυκό, 0,5 μέτρα, προσδιορίστε VN67P-60-VVF-0.5.
Σύνδεσμος ζευγαρώματος QT67
|
Επικαιροποιημένο μητρώο
1.85mm αρσενικό, από ανοξείδωτο χάλυβα
|
|
Επικαιροποιημένο μητρώο
1.85mm θηλυκό, από ανοξείδωτο χάλυβα
|
|
Σύνδεσμος ζεύξης QT67P
|
Ειδικότερα, η παραπομπή αυτή δεν ισχύει για τα προϊόντα που αναφέρονται στην παράγραφο 1 του παρόντος κανονισμού.
1.85mm αρσενικό, από ανοξείδωτο χάλυβα
|
|
Ειδικότερα:
1.85mm θηλυκό, από ανοξείδωτο χάλυβα
|
|
