Name: 75-80GHz WR-12 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGISO-7580-WR12
Price: 414.00 USD
Availability: InStock

MOQ:	5 τεμ
τιμή:	negotiable
Τυπική συσκευασία:	foam+box
Προθεσμία παράδοσης:	2-4 εβδομαδες
Τρόπος πληρωμής:	T/T, Western Union
Δυνατότητα Προμήθειας:	50 τμχ την ημέρα

Λεπτομερείς Πληροφορίες

Περιγραφή προϊόντων

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής

Κίνα

Μάρκα

Vinncom

Πιστοποίηση

RoHS/ISO9000

Αριθμό μοντέλου

VN-WGISO-7580-WR12

Λειτουργούσα συχνότητα (Ghz):

75-80

Λειτουργούσα θερμοκρασία (℃):

-45 ~ + 80

Απώλεια εισαγωγής (DB Max):

≤0.8

Απομόνωση (DB λ.):

≥ 18

Επιστροφής απώλεια (DB):

≥16

Επισημαίνω:

Απομονωτής κυματοδηγού 75-80 GHz

απομονωτής κυκλοφορητή WR-12 RF

απομονωτής κυματοδηγού με εγγύηση

Περιγραφή προϊόντων

75-80GHz WR-12 WAVEGUIDE ΑΠΟΜΟΝΩΤΗΣ

Υψηλή αντίστροφη απομόνωση (συνήθως 20–30 dB)
Ενσωματωμένος εσωτερικός τερματισμός (δεν απαιτείται εξωτερικό φορτίο)
Βελτιωμένη αντιστοίχιση πηγής και VSWR

Προσδιορίστε την κατεύθυνση προς τα εμπρός–
ΕΝΑΑΠΟΜΟΝΩΤΗΣ ΚΥΜΑΤΟΔΗΓΟΥεπισημαίνεται με βέλος ή ετικέτα που υποδεικνύει την επιτρεπόμενη κατεύθυνση μετάδοσης.
Συνδέστε την πηγή στη θύρα εισόδου–
Συνδέστε την πηγή σήματος (π.χ. magnetron, ενισχυτή ή ταλαντωτή) στη θύρα εισόδου τουΑΠΟΜΟΝΩΤΗΣ ΚΥΜΑΤΟΔΗΓΟΥ.
Συνδέστε το φορτίο στη θύρα εξόδου–
Συνδέστε την κεραία, τη γραμμή μετάδοσης ή τη συσκευή μέτρησης στη θύρα εξόδου τουΑΠΟΜΟΝΩΤΗΣ ΚΥΜΑΤΟΔΗΓΟΥ.
**Ποτέ μην αντιστρέφετε αΑΠΟΜΟΝΩΤΗΣ ΚΥΜΑΤΟΔΗΓΟΥ–
ΕΝΑΑΠΟΜΟΝΩΤΗΣ ΚΥΜΑΤΟΔΗΓΟΥθα εξασθενήσει σοβαρά (συνήθως >20 dB) εάν συνδεθεί αντίστροφα. πρέπει να εγκατασταθεί με τον σωστό προσανατολισμό.
Ταίριασμα φλάντζας–
ΕΝΑΑΠΟΜΟΝΩΤΗΣ ΚΥΜΑΤΟΔΗΓΟΥαπαιτεί τον ίδιο τύπο φλάντζας (UG, CPR, κάλυμμα ή τσοκ) με τα παρακείμενα εξαρτήματα του κυματοδηγού.
Επαλήθευση βαθμολογίας ισχύος–
Πριν από τη λειτουργία αΑΠΟΜΟΝΩΤΗΣ ΚΥΜΑΤΟΔΗΓΟΥ, επαληθεύστε τις δυνατότητες χειρισμού της μέσης ισχύος και της μέγιστης ισχύος.
Δεν απαιτείται εξωτερικός τερματισμός–
Σε αντίθεση με έναν κυκλοφορητή, αΑΠΟΜΟΝΩΤΗΣ ΚΥΜΑΤΟΔΗΓΟΥέχει την απομονωμένη θύρα του εσωτερικά τερματισμένη, άρα όχι εξωτερικήΦΟΡΤΙΟ ΚΥΜΑΤΟΔΡΟΜΟΥαπαιτείται.

VN-WGISO-7580-WR12.pdf

Αριθμός ανταλλακτικού	VN-WGISO-7580-WR12
Συχνότητα λειτουργίας (GHz)	75-80
Απώλεια εισαγωγής (dB)	≤0,8
Απομόνωση (dB)	≥18
Απώλεια επιστροφής (dB)	≥16
Θερμοκρασία λειτουργίας (℃)	-45 ~ + 80
Διασύνδεση	WR12 με UG-383/U Anti-Cocking

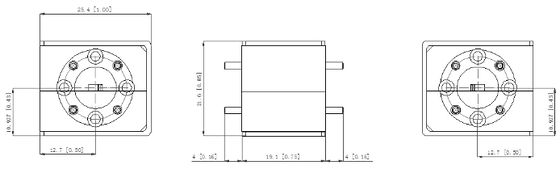

Διάσταση (mm)	Όπως παρακάτω
Ισχύς χειρισμού	3W/1W
Συμμόρφωση ROHS	Ναί

75-80GHz WR-12 WAVEGUIDE ISOLATOR VN-WGISO-7580-WR12 0
