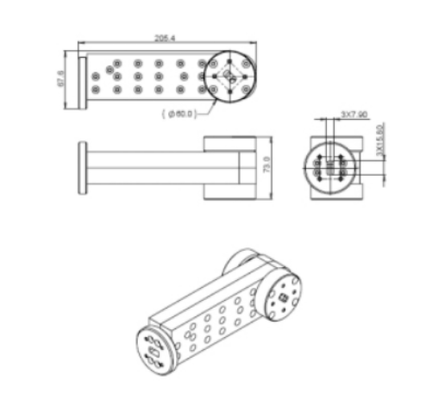

14.4-15.35GHz ΟΔΗΓΟΣ ΚΥΜΑΤΟΣ ΣΥΖΕΥΚΤΗΣ

14.4-15.35GHz WR-140 ΔΙΚΑΛΑΣΤΗΣ ΤΟΥ ΚΑΝΟΥΛΟΥ

• Μικρή απώλεια εισαγωγής στην κύρια διαδρομή μετάδοσης
• Υψηλή ικανότητα χειρισμού ισχύος (τόσο μέσος όσο και μέγιστος)
• Λειτουργία ευρυζωνικότητας (πολυοκτάβα διαθέσιμη)

Αρχή λειτουργίαςΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣ

ΑΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣείναι μια παθητική συσκευή διεύθυνσης τεσσάρων θύρων που λαμβάνει δείγματα από ένα κλάσμα της ισχύος των μικροκυμάτων που διέρχεται σε έναν κύριο οδηγό κυμάτων.
ΑΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣΑποτελείται από κύριο κυματοδηγό (πρωτογενή γραμμή) και δευτερεύοντα κυματοδηγό (συνδεδεμένη γραμμή), με ανοίγματα ζεύξης ή τρύπες κατά μήκος του κοινού τοίχου τους.
ΑΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣμεταφέρει ένα προκαθορισμένο μέρος της εισερχόμενης ισχύος από την κύρια γραμμή στην συνδεδεμένη γραμμή, ενώ η υπόλοιπη ισχύς συνεχίζεται μέσω της κύριας γραμμής.
ΑΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣλειτουργεί με βάση την αρχή της παρεμβολής κυμάτων και της επικράτησης μέσω των ανοίξεων ζεύξης.
ΑΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣείναι εγγενώς κατευθυνόμενο· συνδυάζει μόνο το κύμα που κινείται προς τα εμπρός (στην κύρια γραμμή) με την συνδεδεμένη θύρα, ενώ το κύμα που κινείται προς τα πίσω συνδεδεμένο με την απομονωμένη θύρα.
ΑΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣέχει τέσσερις θύρες: θύρα εισόδου, θύρα εξόδου (μέσω), θύρα ζεύξης και θύρα απομόνωσης.
ΑΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣεπιτυγχάνει το επίπεδο ζεύξης (π.χ. 10 dB, 20 dB, 30 dB ή 40 dB) με τον έλεγχο του μεγέθους, του αριθμού και της απόστασης μεταξύ των ανοίξεων ζεύξης.
ΑΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣπαρέχει υψηλή κατευθυντικότητα, που σημαίνει ότι η ζευγαρωμένη ισχύς από την εμπρός κατεύθυνση είναι πολύ μεγαλύτερη από την αντίστροφη κατεύθυνση.
Το απομονωμένο λιμάνι τηςΚΑΤΑΡΙΣΜΟΣ ΚΑΙ ΚΑΤΑΡΙΣΜΟΣπρέπει να τερματιστεί μεΤΟΥΡΠΟΥΡΙΚΗ φορτίογια να απορροφήσει οποιαδήποτε ανεπιθύμητη ενέργεια αντισυμπλέγματος.
