Name: 15GHz WR-62 DUPLEXER ΠΟΛΛΗΡΙΚΟΥ ΚΑΛΟΥ
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

MOQ:	5 ΤΕΜ
Τιμή:	negotiable
Τρόπος πληρωμής:	L/C, D/A, D/P, T/T
Δυνατότητα Προμήθειας:	500

Λεπτομερείς Πληροφορίες

Περιγραφή προϊόντων

Λεπτομερείς Πληροφορίες

Τόπος καταγωγής

Κίνα

Μάρκα

Vinncom

Πιστοποίηση

ISO 9000 ROHS

Αριθμό μοντέλου

VN-WGD-15-WR62

Αριθμός ανταλλακτικού:

VN-WGD-15-WR62

Λειτουργούσα συχνότητα (Ghz):

Επιπεδότητα (dB):

≤0.5dB

Απομόνωση (Lchannel toH channel):

≥70dB

Απώλεια επιστροφής (DB):

≥18dB

Απώλεια εισαγωγής (DB):

≤1,4dB

Διασύνδεση:

WR62 (BJ140)

Περιγραφή προϊόντων

15GHz WR-62 ΚΑΤΑΔΡΟΜΕΑΣ ΚΥΜΑΤΟΣ

Προστατεύει ευαίσθητους δέκτες από ενέργεια πομπού υψηλής ισχύος
Βελτιώνει την ευαισθησία του συστήματος μειώνοντας τη διαρροή του πομπού στον δέκτη
Εύρος συχνοτήτων από 1 GHz έως 110 GHz+

Ένας ΚΑΤΑΔΡΟΜΕΑ ΚΥΜΑΤΟΣ παρέχει υψηλή απομόνωση μεταξύ των θυρών του πομπού και του δέκτη, αποτρέποντας το σήμα μετάδοσης υψηλής ισχύος από το να καταστρέψει το ευαίσθητο μπροστινό άκρο του δέκτη.
Σε έναν ΚΑΤΑΔΡΟΜΕΑ ΚΥΜΑΤΟΣ βασισμένο σε κυκλοφορητή, η συσκευή χρησιμοποιεί έναν ΚΥΚΛΟΦΟΡΗΤΗ ΚΥΜΑΤΟΔΡΟΜΟΥ με δύο φίλτρα διέλευσης ζώνης συνδεδεμένα σε δύο θύρες· ο κυκλοφορητής κατευθύνει την ενέργεια Tx στην κεραία και την ενέργεια Rx από την κεραία στον δέκτη.
Σε έναν ΚΑΤΑΔΡΟΜΕΑ ΚΥΜΑΤΟΣ βασισμένο σε φίλτρο (χρησιμοποιώντας μαγικό Τ ή διακλάδωση Τ), τα σήματα Tx και Rx διαχωρίζονται από φίλτρα επιλεκτικά ως προς τη συχνότητα· το φίλτρο Tx περνά μόνο τη ζώνη Tx στην κεραία, και το φίλτρο Rx περνά μόνο τη ζώνη Rx από την κεραία.

Συνδέστε τον δέκτη στη θύρα Rx –
Συνδέστε τον δέκτη ή την είσοδο LNA στη θύρα Rx του ΚΑΤΑΔΡΟΜΕΑ ΚΥΜΑΤΟΣ.

Αντιστοιχίστε τους τύπους φλάντζας –
Ένας ΚΑΤΑΔΡΟΜΕΑ ΚΥΜΑΤΟΣ απαιτεί τον ίδιο τύπο φλάντζας (UG, CPR, κάλυμμα ή choke) σε όλες τις τρεις θύρες με τα συνδεδεμένα εξαρτήματα κυματοδρομίας.

Επαληθεύστε τις αναθέσεις συχνοτήτων –
Ένας ΚΑΤΑΔΡΟΜΕΑ ΚΥΜΑΤΟΣ είναι εργοστασιακά ρυθμισμένος για συγκεκριμένες ζώνες συχνοτήτων Tx και Rx· βεβαιωθείτε ότι οι συχνότητες του συστήματός σας ταιριάζουν με τις προδιαγραφές του ΚΑΤΑΔΡΟΜΕΑ ΚΥΜΑΤΟΣ.

Αριθμός Μέρους	VN-WGD-15-WR62
Συχνότητα Λειτουργίας ( GHz )	15
Επίπεδο (dB)	≤0.5dB
Απομόνωση (Lκανάλι προς H κανάλι)	≥70dB
Απώλεια Επιστροφής (dB)	≥18dB
Απώλεια Εισαγωγής (dB)	≤1.4dB
Διεπαφή	WR62 (BJ140)

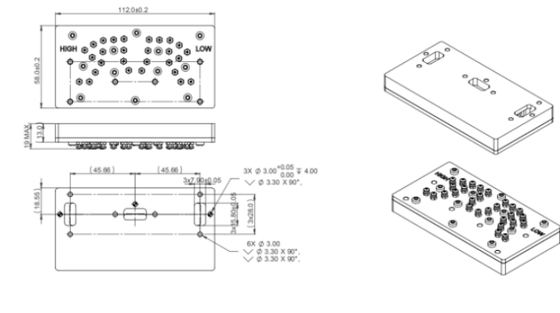

Διάσταση (mm)	Όπως παρακάτω
Υγρασία Λειτουργίας	5-95%
Θερμοκρασία Λειτουργίας ( ℃ )	-40 ~ +80
Συμμόρφωση ROHS	Ναι
