8GHz ΔΙΟΔΟΣ ΚΥΜΑΤΟΔΗΓΟΥ

8GHz ΔΙΟΔΟΣ ΚΥΜΑΤΟΔΗΓΟΥ

MOQ: 5 ΤΕΜ
Τιμή: negotiable
Τρόπος πληρωμής: L/C, D/A, D/P, T/T
Δυνατότητα Προμήθειας: 500
Λεπτομερείς Πληροφορίες
Τόπος καταγωγής
Κίνα
Μάρκα
Vinncom
Πιστοποίηση
ISO 9000 ROHS
Αριθμό μοντέλου
VN-WGD-OMT-ISO-08
Αριθμός ανταλλακτικού:
VN-WGD-OMT-ISO-08
Λειτουργούσα συχνότητα (Ghz):
8
Απώλεια εισαγωγής (DB):
≤2.0dB
Ομαλότητα:
≤0,4dB (Τυχαίο διάστημα ±30MHz)
Παραλλαγή καθυστέρησης ομάδας:
≤15ns (Τυχαίο διάστημα ±30MHz)
Απορρίψεις (Χαμηλό έως ANT):
≥70dB@f3-f4 Φιλτράρισμα ≥15dB@f3-f4 Απομόνωση ≥50dB@30MHz-(f1-DS) ≥50dB@f4-2*f1 ≥30dB@2*f1-26GHz
Απόρριψη (Υψηλή έως ANT):
≥70dB@f1-f2 Φιλτράρισμα ≥15dB@f1-f2 Απομόνωση ≥50dB@30MHz-f1 ≥50dB@(f4+DS)-2*f3 ≥40dB@(f4+DS)-2*f3 (
Διαπολική απομόνωση:
≥30dB
Επισημαίνω:

Κυματοδηγός διπλής όψης 8 GHz

,

συσκευή διπλούξερ κυματοοδηγού

,

8GHz εξάρτημα κυματοδηγού

Περιγραφή προϊόντων





ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ 8GHz

  • Ευρείες ή στενές επιλογές εύρους ζώνης (προσαρμοσμένες στο σύστημα)

  • Ανθεκτική και μηχανικά κατεργασμένη κατασκευή κυματοδρομίου

  • Δυνατότητα χειρισμού υψηλής ισχύος (ειδικά στη θύρα Tx)



Σενάρια Εφαρμογής / Σενάρια Λειτουργίας ενός ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ

  • Συστήματα παλμικού ραντάρ –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ επιτρέπει στο ραντάρ να εκπέμπει έναν παλμό υψηλής ισχύος μέσω της κεραίας και στη συνέχεια να μεταβαίνει σε λειτουργία λήψης για να ακούει ηχώ, μοιραζόμενο την ίδια κεραία.

  • Συνεχούς κύματος (CW) ραντάρ και ραντάρ FMCW –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ επιτρέπει ταυτόχρονη λειτουργία εκπομπής και λήψης για ραντάρ Doppler και διαμορφωμένης συχνότητας.

  • Επίγειοι σταθμοί δορυφορικών επικοινωνιών (Satcom) –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ διαχωρίζει τα σήματα ανόδου (Tx) και καθόδου (Rx) που μοιράζονται μια κοινή κεραία πιάτου.

  • Συνδέσεις μικροκυμάτων σημείο προς σημείο –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ επιτρέπει την αμφίδρομη επικοινωνία πλήρους διέλευσης μέσω μιας μόνο κεραίας σε επίγεια συστήματα backhaul.

  • Συστήματα ηλεκτρονικού πολέμου (EW) –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ προστατεύει τον δέκτη από την υψηλή ισχύ του πομπού παρεμβολών, επιτρέποντας και στους δύο να μοιράζονται μία κεραία.

  • Αεροδιαστημική και αεροηλεκτρονική (ραντάρ καιρού, αποφυγή σύγκρουσης) –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ είναι ένα κρίσιμο εξάρτημα σε αερομεταφερόμενα συστήματα ραντάρ που χρησιμοποιούν μία κεραία τοποθετημένη σε ριπιδόμορφο κάλυμμα.

  • Ραντάρ ναυσιπλοΐας και θαλάσσης –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ επιτρέπει στο ραντάρ του πλοίου να εκπέμπει και να λαμβάνει μέσω της ίδιας περιστρεφόμενης κεραίας.

  • Στήσιμο δοκιμών και μετρήσεων –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ χρησιμοποιείται σε εργαστηριακά περιβάλλοντα για την προσομοίωση αμφίδρομης επικοινωνίας πλήρους διέλευσης ή για τον διαχωρισμό σημάτων σε ένα κοινό εξάρτημα δοκιμών.

  • Ιατρικά συστήματα μικροκυμάτων –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ διαχωρίζει την θεραπευτική ισχύ από τον δέκτη παρακολούθησης ανακλώμενης ισχύος σε συστήματα διათερμίας.

  • Ραδιοαστρονομία –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ επιτρέπει τη χρήση ενός μεγάλου πιάτου τόσο για παλμικές εκπομπές ραντάρ (π.χ. πλανητικό ραντάρ) όσο και για ευαίσθητη λήψη.

  • Συστήματα σταθμών βάσης και επαναληπτών –
    Ένα ΔΙΠΛΕΞΕΡ ΚΥΜΑΤΟΔΡΟΜΟΥ χρησιμοποιείται σε επαναλήπτες μικροκυμάτων για τον διαχωρισμό σημάτων Tx και Rx στον ίδιο σύνδεσμο με διπλή διέλευση συχνότητας.



Αριθμός Εξαρτήματος VN-WGD-OMT-ISO-08
Συχνότητα Λειτουργίας ( GHz ) 8
Απώλεια Εισαγωγής(dB) ≤2.0dB
Επιπεδότητα ≤0.4dB(Τυχαίο εύρος ±30MHz)
Διακύμανση Ομαδικής Καθυστέρησης ≤15ns (Τυχαίο εύρος ±30MHz)
Απώλεια Επιστροφής (Όλες οι θύρες) ≥15dB
Απορρίψεις(Χαμηλή προς ANT)

≥70dB@f3-f4 Φιλτράρισμα

≥15dB@f3-f4 Απομόνωση

≥50dB@30MHz-(f1-DS)

≥50dB@f4-2*f1

≥30dB@2*f1-26GHz

Απορρίψεις(Υψηλή προς ANT)

≥70dB@f1-f2 Φιλτράρισμα

≥15dB@f1-f2 Απομόνωση

≥50dB@30MHz-f1

≥50dB@(f4+DS)-2*f3

≥40dB@(f4+DS)-2*f3 (για συντονισμούς 08.11.XHx, 08.12.XHx, 08.13.XHx)

≥30dB@2*f3-26GHz

Διαπολική Απομόνωση ≥30dB

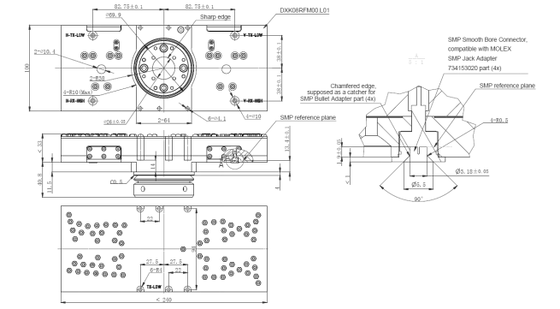

Διαστάσεις(mm) Όπως παρακάτω
Συμμόρφωση ROHS Ναι
